Vom 3D-CAD-Modell zum Werkstück
Mit nur einem Klick ans Ziel
Auf der EMO 2023 zeigte der deutsche Softwarehersteller SCHOTT SYSTEME GmbH Besuchern seine automatisierte CNC-Bearbeitung CAMsmart.
Das brandneue automatisierte Bohren und Fräsen mit CAMsmart ist ein besonderer Schwerpunkt der neuesten Version 3.10 der CAD/CAM-Software Pictures by PC von SCHOTT SYSTEME GmbH.
CAMsmart reduziert die CAM-Aufbereitungszeiten typischer mehrseitiger, prismatischer Werkstücke drastisch (minimal um den Faktor 10) gegenüber bisherigen Vorgehensweisen.
Besucher der EMO konnten eigene, prismatische 3D-Modelle im STEP-Format live am Messestand testen zu lassen. Ziel war es, nicht nur die erheblichen Kosteneinsparungen hervorzuheben, die mit einer solchen Automatisierung möglich sind, sondern den Besuchern auch einen realistischen Benchmark zu bieten, um gegrbrnrnfalls die Effektivität andere CAD/CAM-Systeme an den gleichen Modellen praktisch vergleichen zu können.

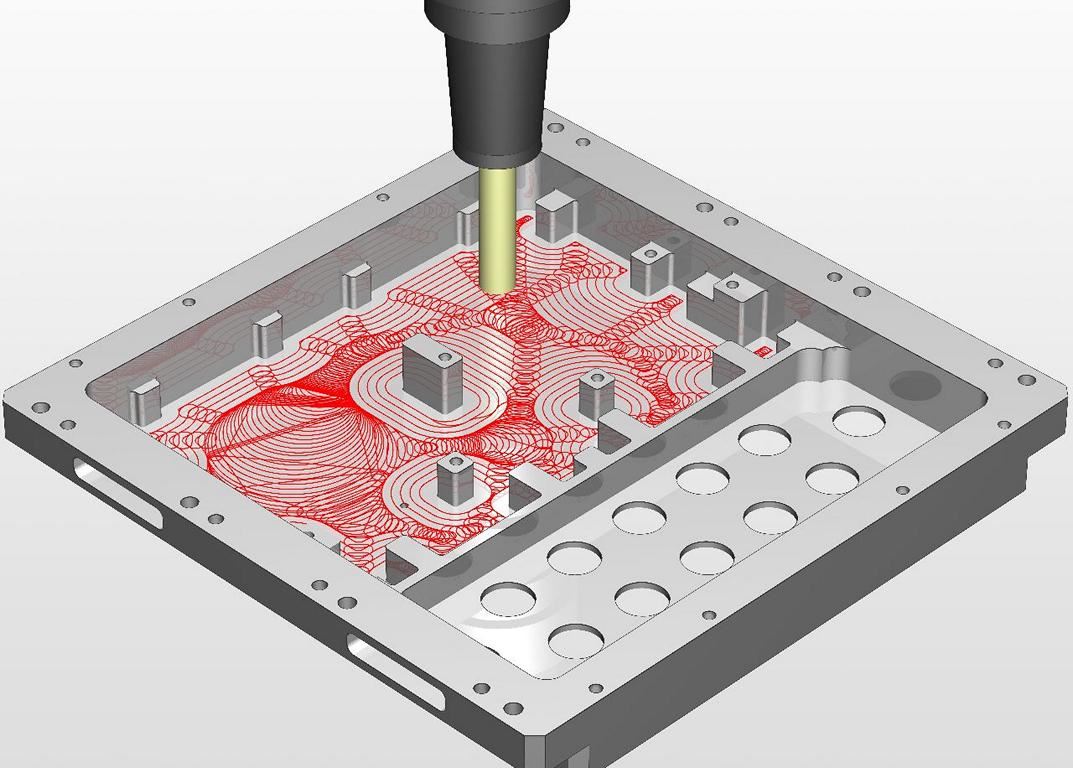

Zunächst richtet der CAMsmart-Prozess das 3D-CAD-Modelle automatisch maschinengerecht aus. Anschließend erfolgt die geometrische Analyse des Werkstücks, bei der typische, mehrseitige 2.5D- oder 3D-Fräs- und Bohrmerkmale identifiziert werden. Geprüfte Bearbeitungsstrategien werden dann entsprechend den Kriterien wie Taschengröße, Eckenradien, Bohrlochtypen und Material dem Teil automatisch zugeordnet (beispielsweise Planen, Konturieren, Taschenfräsen, Fasen, Bohren, Ab- und Ausrunden). Alle Strategien können optional natürlich nacheditiert werden. Am Ende des automatisierten Prozesses erfolgt eine Simulation des Materialabtrags und die Prüfung auf mögliche Kollisionen und verbleibendes Restmaterial.
SCHOTT SYSTEME GmbH kann mit ihren eigenentwickelten Softwarelösungen auf eine nahezu 40-jährige Produktkontinuität verweisen. Bis heute werden für die Software keine Wartungs- oder Supportkosten erhoben.
