Für 3D-Bauteile aus Metall, Kunststoff und Keramik

Jedes 3D-Druckverfahren steht im Wettbewerb zu klassischen Fertigungsstrategien, wie Gießen oder Fräsen, unter den Aspekten mechanische Eigenschaften, Zeitfaktoren und Wirtschaftlichkeit. Zudem auch im Wettbewerb zu alternativen 3D-Druck-Technologien. Die technologische Herausforderung: Schichtbasierte 3D-Aufbauprozesse von Polymeren weisen derzeit oft inhomogene Fertigkeitswerte auf. Mit dem zum Patent angemeldeten Voxelfill-Verfahren geht AIM3D einen neuen Weg, der inhomogene Festigkeiten überwindet und mit definierten selektiven Dichten im Bauteil punktet.

In der additiven Fertigung von Polymeren, weisen Bauteile durch den schichtbasierten Aufbauprozess inhomogene Festigkeitswerte auf. Dies äußert sich vor allem durch Nachteile bei den Zug- und Biegefestigkeiten, sowie einem sehr spröden Verhalten entlang der Z-Achse. Demgegenüber reichen die erzielbaren Festigkeiten entlang der X- und Y-Achsen mancher Verfahren schon an die Festigkeiten der klassischen Spritzgießverfahren heran. AIM3D stellte dies bereits mit der Verarbeitung von fasergefüllten Bauteilen auf Basis des Werkstoffs PA6 GF30 unter Beweis.

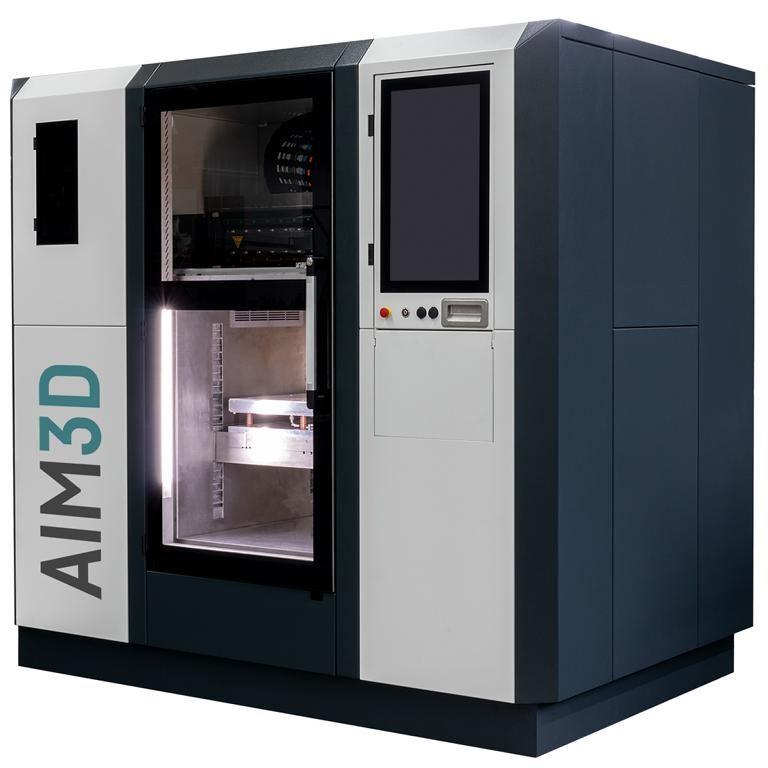

Um eine breite Anwendbarkeit 3D-gedruckter Bauteile zu ermöglichen, muss das Phänomen inhomogener Festigkeiten grundsätzlich gelöst werden. Unter Einsatz der 3D-Extrusionstechnologie des CEM-Verfahrens entwickelte AIM3D eine Voxelfill-Strategie, die diese Einschränkungen überwindet und die Wirtschaftlichkeit des CEM-Verfahrens steigert. Voxelfill ist zudem anwendbar bei Multimaterialbauteilen und eignet sich grundsätzlich für die Werkstoffgruppen Kunststoff, Metall und Keramik zum Aufbau von 3D-Bauteilen.

Das zweistufige Voxelfill-Verfahren im Überblick

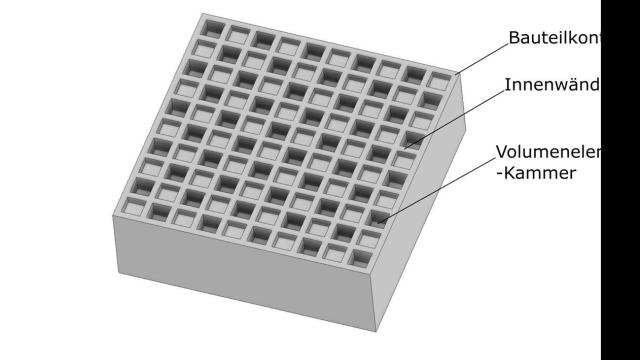

Beim Voxelfill-Ansatz werden Bauteile nicht mehr ausschließlich schichtweise (also 2,5-dimensional) aufgebaut, sondern durch Einsatz von sogenannten Voxeln als Volumenbereiche schichtübergreifend gefüllt. Dazu wird zunächst, wie gewohnt, die Bauteilkontur als Basisstruktur über eine oder mehrere Bahnen des extrudierten Materials erzeugt. Im Inneren des Bauteils entsteht ein Gittermuster, das die Grenzen der zu füllenden Volumenelemente ähnlich zu Kavitäten definiert. Diese Struktur der zu füllenden Voxel gleicht den Waben in einem Bienenstock.

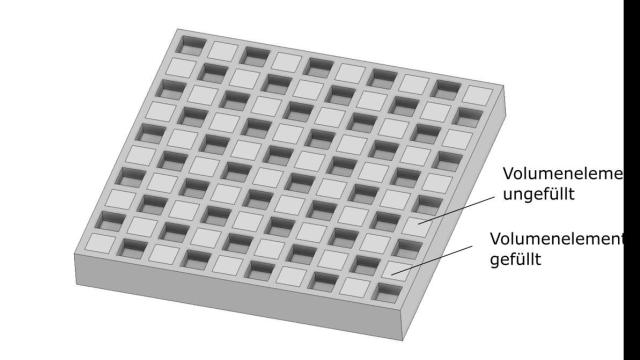

Die Voxelfill-Strategie besteht nun aus zwei Verfahrensstufen: 1. Generierung einer Gitterstruktur: Die CEM-Anlage wiederholt diesen Aufbau bis zu einer definierten Höhe der Volumenelemente, bis dann an dieser Stelle die Füllung der zuvor erzeugten Hohlräume (Voxel) durch Einspritzen des thermoplastischen Materials durch den Extruder erfolgt. 2. Füllphase der Voxel: Nun kommt der zweite, noch wichtigere Bestandteil dieser 3D-Druckstrategie zum Einsatz: Bei der Füllung der Volumenbereiche werden nicht alle Voxel in einer Ebene gefüllt. Dies hätte erneut eine Schwachstelle in Z-Richtung in genau der „Naht“-Ebene zur Folge.

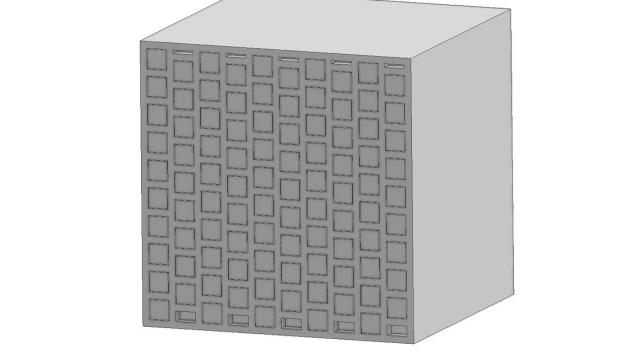

Durch Versetzen der Volumenelemente in halber Höhe der Voxel wird eine Art „Ziegelverbund“ im Bauteil erzeugt. Die Bruchlinie wird also zwingenderweise versetzt.Dies bewirkt eine enorme Festigkeitserhöhung und verbessert ebenso die Elastizität der Bauteile in Z-Richtung. Nebenbei reduzieren die eingebrachten Volumenelemente die Druckzeit für vollgefüllte Bauteile enorm und steigern damit ganz entscheidend die Wirtschaftlichkeit des CEM-Verfahrens.

Ausblick auf die Potentiale von Voxelfill

Variationen der Voxelfill-Strategie mittels CEM-Verfahren ermöglichen den Einsatz von unterschiedlichen Materialien: Hybride Multimaterial-Lösungen mit unterschiedlichen Voxel-Füllmaterialien und Baumaterialien für die Kontur/Struktur der Innenwände werden möglich. Auf diese Weise können die Materialeigenschaften „customized“ werden. Bauteilgewicht, Dämpfungseigenschaften, Schwerpunktmanipulationen oder Elastizitäten können, abgestimmt auf die Anwendung, definiert werden.Durch gezieltes selektives Füllen nur bestimmter Volumenkammern (selektive Dichten), auf Basis von FE-Simulationen, könnten die Bauteileigenschaften gezielt beeinflusst werden.

So ist es mit Voxelfill möglich, nur die Bereiche eines Bauteils zu füllen, die für den Kraftfluss zwingend erforderlich sind. Im Ergebnis sind diese Bauteile von außen rein optisch „klassische“ Bauteile, auch mit allen Vorteilen für die Nachbearbeitung. Gleichzeitig erfolgt der 3D-Druck aber material- und gewichtsreduziert bis hin zum Leichtbau. Speziell beim Einsatz von faserverstärkten Werkstoffen ergibt sich durch den Einsatz von Voxelfill, eine zusätzliche Option die Fasern im Bauteil gezielt auszurichten, um die mechanischen Eigenschaften zu steigern.

In der Ebene ermöglicht das CEM-Verfahren bereits sehr gute Möglichkeiten, die Orientierung der Fasern zu steuern. Dies betrifft bei der Voxelfill-Strategie die Kontur und die Innenwände des Bauteils. Durch das Einspritzen des Materials in die Volumenkammern (Befüllung der Voxel) erhält das 3D-Bauteil ebenfalls Fasern, die in der Z-Achse ausgerichtet sind und verbessert dadurch zusätzlich noch einmal die mechanischen Eigenschaften.

Clemens Lieberwirth, CTO bei AIM3D: „Das Voxelfill-Verfahren eignet sich natürlich besonders für den 3D-Druck von Kunststoffen und fasergefüllten Kunststoffen, ist aber auch für den 3D-Druck von Metall- und Keramikbauteilen im CEM-Verfahren geeignet. Generell ergeben sich Vorteile durch die höhere Baugeschwindigkeit und die schichtübergreifende Füllung.“
