Vollautomatisierte Reinigungsanlage mit Pick and Place-System

BvL-Anlage nahtlos in einen vollautomatisierten Produktionsprozess integriert

Ein niederländischer Hersteller von Formteilen für die Automobil- und Elektronikindustrie, den medizinischen Bereich und der allgemeinen Industrietechnik hat sich für die gründliche Reinigung seiner Stanzteile in einem vollautomatisierten Prozess für die BvL Reinigungsanlage Yukon entschieden.

Damit die Reinigungsanlage reibungslos in die vollautomatisierte Prozesskette integriert werden konnte, mussten wichtige Voraussetzungen erfüllt werden. In diesem Anwendungsfall haben nicht nur die hohen Sauberkeitsanforderungen eine maßgebende Rolle gespielt. Auch die kurze Taktzeit der Reinigungsanlage war entscheidend, um die Geschwindigkeit im Produktionsfluss zu gewährleisten. So mussten konkrete Mengen- und Zeitvorgaben in der Planung der Reinigungsanlage berücksichtigt werden. Die Ausgangsqualität der Werkstücke und die Anforderungen zur Weiterverarbeitung haben eine optimale Schnittstellenkommunikation erfordert. Nur so können nun vor- und nachgelagerte Produktionsprozesse optimal bedient werden.

Reinigen in einem vollautomatisierten Prozess

Die Stanzteile kommen direkt aus dem Umformprozess, durchlaufen die Reinigungsanlage und werden anschließend verpackt. Der gesamte Prozess wird mit einem Pick and Place System unterstützt. Die Reinigungsanlage muss daher eine besonders kurze Taktzeit und hohen Durchsatz aufweisen, damit sie optimal in den vollautomatisierten Prozess integriert werden kann. Durch die nachfolgende Verpackung der Stanzteile muss die Reinigung absolut fleckenfrei erfolgen und es ist eine einhundertprozentige Trocknung der Werkstücke notwendig. Der Produzent entschied sich hier für die leistungsstarke Yukon Durchlaufanlage von BvL Oberflächentechnik aus Emsbüren (Deutschland). Der niederländische Formteilen-Hersteller hat bereits mehrere BvL Reinigungsanlagen in Betrieb und schätzt die kompetente und persönliche Beratung.

„Unser Kunde weiß, dass wir seinen gesamten Produktionsprozess im Blick haben und unsere Anlagen maßgeschneidert ausgerichtet sind“, berichtet der Inhaber und Geschäftsführer Bernhard Sievering. „Da bin ich offen gesagt auch stolz auf unser Team, dass von der Projektierung, Konstruktion und Fertigung bis hin zum Service Hand in Hand und immer eng am Kunden arbeitet. Die Kundennähe auf dem internationalen Markt gewährleisten wir über unser internationales Vertriebs- und Servicenetz. So haben wir auch immer einen Muttersprachler vor Ort. In den Niederlanden arbeiten wir mit der Fa. De Ploeg Techniek B.V. in Helmond zusammen. Der Inhaber, Herr Cock de Jonge, stand in engem Austausch mit unserem niederländischen Kunden.“

Hoher Durchsatz und effizienter Materialfluss

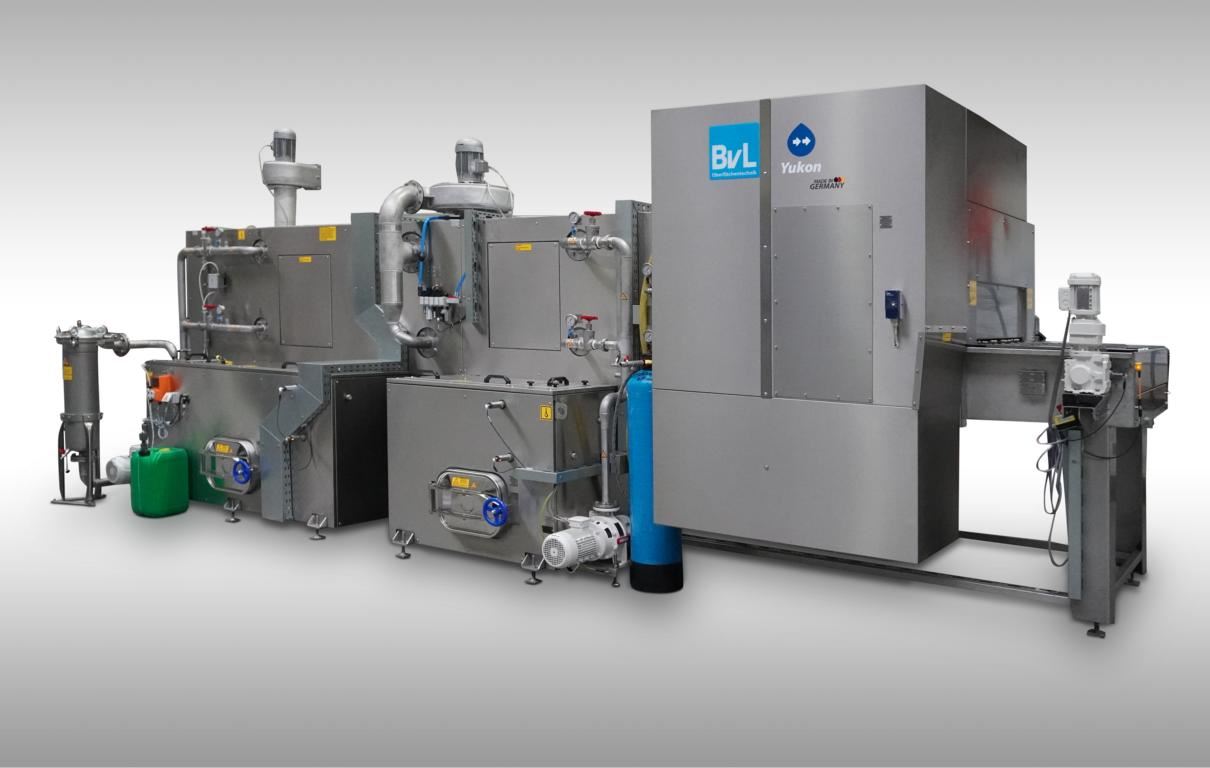

Die BvL Reinigungsanlage Yukon ist eine optimale Inline-Lösung für einen effizienten Materialfluss bei hoher Geschwindigkeit in der Produktionslinie. Die Reinigungsanlage erreicht eine besonders kurze Taktzeit von nur 1 Sekunde pro Bauteil. Das Förderband dieser Maschine ist mit sechs Spuren ausgestattet so dass die Pick and Place Systeme bei laufendem Förderband sechs Teile gleichzeitig be- und entladen können. Das Gesamtsystem ist so ausgelegt, dass eine optimale Positioniergenauigkeit auch für unterschiedliche Bauteile gewährleistet wird. Die regelbare Durchsatzgeschwindigkeit ermöglicht ein wirtschaftliches Arbeiten. So lässt sich der Reinigungsgrad der Bauteile beeinflussen und es kann bei variierenden Bauteilen auch auf unterschiedliche Sauberkeitsanforderungen eingegangen werden. Dieses ist ein wichtiger Aspekt für den niederländischen Formteilehersteller. Zunächst ist mit dieser Anlage die Reinigung von Teilen aus Stanzprozessen für Kaffeeautomaten vorgesehen. Danach werden auch weitere Stanzteile gereinigt.

Maßgeschneiderter Reinigungs- und Trocknungsprozess

Die Stanzteile durchlaufen kontinuierlich und getaktet die hintereinander folgenden Behandlungszonen der Yukon Reinigungsanlage. Von der Einlaufzone werden sie über das Förderband in die Reinigungszone transportiert, in der ein gleichmäßiges und allseitiges Reinigen erfolgt. Die Ware wird hier an ein festinstalliertes Düsensystem vorbeigeführt. Die Reinigungsdüsen sind dabei individuell und ganz gezielt auf die Werkstücke ausgerichtet. So werden selbst schwer zugängliche Stellen gründlich gereinigt und den hohen Sauberkeitsanforderungen des Herstellers gerecht. In der anschließenden Spülzone erfolgt ein gründliches Abspülen der Teile und in der darauffolgenden Abblaszone werden die Teile mit warmer Luft abgeblasen. So können die nun fleckenfreien und gründlich gereinigten Stanzteile direkt dem nachfolgenden Verpackungsprozess zugeführt werden.

Smart Cleaning Funktionen für Energieersparnis, Prozesssicherheit und vorausschauende Wartung

Die BvL Reinigungsanlagen können mit intelligenten Smart Cleaning Funktionen ausgestattet werden. So kann die Abblaszone z. B. auf Kundenwunsch energiesparend konzipiert werden. Eine Steuerung der Abluft in Abhängigkeit von der Luftfeuchtigkeit ermöglicht eine Energieeinsparung und sorgt für stabile Trocknungsergebnisse.

Die Filtertechnik ermöglicht eine Verbrauchsvorhersage des Beutelfilters. Eine vorausschauende Wartung und Bevorratung der Ersatzteile ist sicher und einfach möglich. Der Bediener kann den Filterwechsel effizient in den Produktionsablauf einplanen, da der Zeitraum des Filterwechsels auf dem Bedienpanel angezeigt wird.

Die BvL Libelle Fluid Control misst verlässlich und mit hoher Präzision den Verschmutzungsgrad des Reinigungsbades. Detaillierte Kenntnisse über den Badzustand sind unerlässlich um sichere Prozesse und optimalen Materialeinsatz zu garantieren. Deswegen setzt BvL die Libelle Fluid Control serienmäßig in BvL Reinigungsanlagen ein.

BvL Anlagen können auch mit der Libelle Cleaner Control ergänzt werden. Sie gewährleistet, dass die Reinigerkonzentration immer auf dem richtigen Soll-Prozentwert gehalten wird. Es erfolgt nicht nur eine mannlose, präzise und kontinuierliche Messung der Reinigerkonzentration, sondern der Reiniger wird auch automatische nachdosiert.

Die Fernwartung schützt vor Produktionsausfall und unterstützt bei der Bedienung oder Einstellung der Anlage.
