Walther Trowal baut den größten Multivibrator der Firmengeschichte

Sie sind hier: WDF-Startseite

Oberflächenbearbeitung von Werkstücken für die Flugzeug- und die Windkraftindustrie

Walther Trowal stellt den Multivibrator MV 50 für die vollautomatische Oberflächenbearbeitung von großen Werkstücken für Flugzeugtriebwerke, Turbinenlaufräder oder Gesenkformen vor. Mit einem Innendurchmesser von 1.650 mm ist er der größte, den das Unternehmen je gebaut hat.

Die erste Gleitschleif-Anlage der neuen Generation wird Blisks („Blade Integrated Disks“) für Flugzeugtriebwerke bearbeiten. Bei ihnen entscheidet die Qualität der Oberfläche in hohem Maße über die Effizienz der Umströmung und somit über Wirkungsgrad, Treibstoffverbrauch und Geräuschentwicklung.

Der Auftraggeber, der die erste Anlage erhalten wird, hat sich für das Gleitschleifen entschieden, da es bei Blisks entscheidend darauf ankommt, glatte Oberflächen zu erhalten, ohne die Form der Kanten jedoch zu stark zu verrunden.

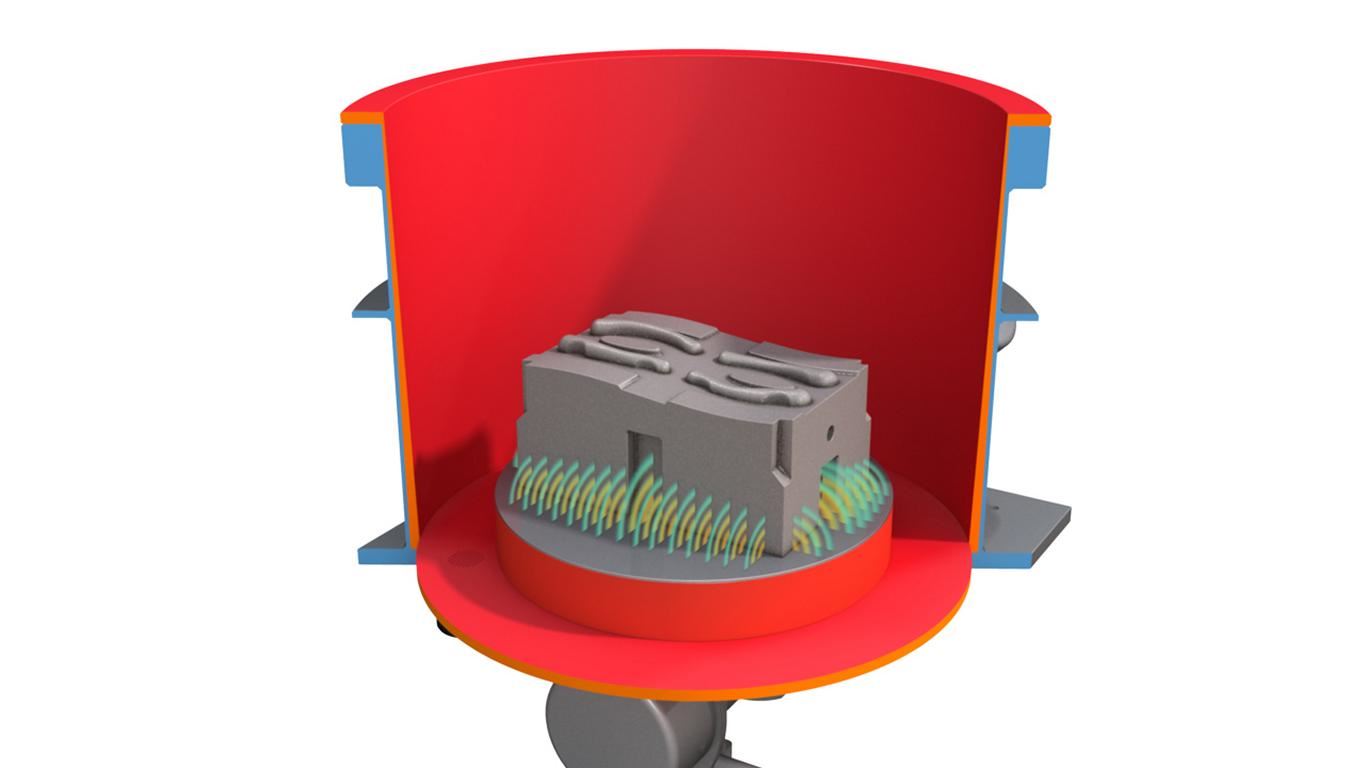

Mit einem maximalen Durchmesser der Werkstücke von 1.300 mm eignet sich die MV 50 ebenfalls für Planetengetriebe für Windturbinen, für Triebwerksteile, bei denen die Innenbearbeitung wichtig ist, oder für Werkzeuge für das Gesenkschmieden, für die bisher keine Gleitschleif-Maschinen zur Verfügung standen.

Die neue Anlage ist auf automatischen Betrieb ausgelegt: Nachdem das Werkstück im Arbeitsbehälter fixiert ist, ist keinerlei manuelle Tätigkeit mehr erforderlich. Das erhöht die Reproduzierbarkeit des Prozesses erheblich. Außerdem spart die Anlage Zeit, denn der Gleitschleifprozess wird nur zwei bis drei Stunden dauern.

Christoph Cruse, der Vertriebsdirektor bei Walther Trowal, hat die speziellen Bedingungen der Luftfahrtindustrie im Blick: „Gerade bei der Herstellung von Teilen für Flugzeugtriebwerke sind alle manuellen Tätigkeiten immer kritisch zu sehen, denn die Qualität der Bearbeitung ist nicht reproduzierbar. Mit der neuen, automatischen Maschine stellen wir sicher, dass alle Oberflächenelemente gleichmäßig bearbeitet werden. Darüber hinaus verkürzen wir die Bearbeitungsdauer jedes Blisks von mehreren Tagen auf wenige Stunden.“

Für das Gleitschleifen von Blisks verwendet Walther Trowal die Schleifkörper AF. Sie erzeugen extrem niedrige Oberflächen-Rauheitsbeiwerte bei den für Blisks typischen Werkstoffen und Geometrien.
