Nut- und Trennfrässystem M475 von Horn

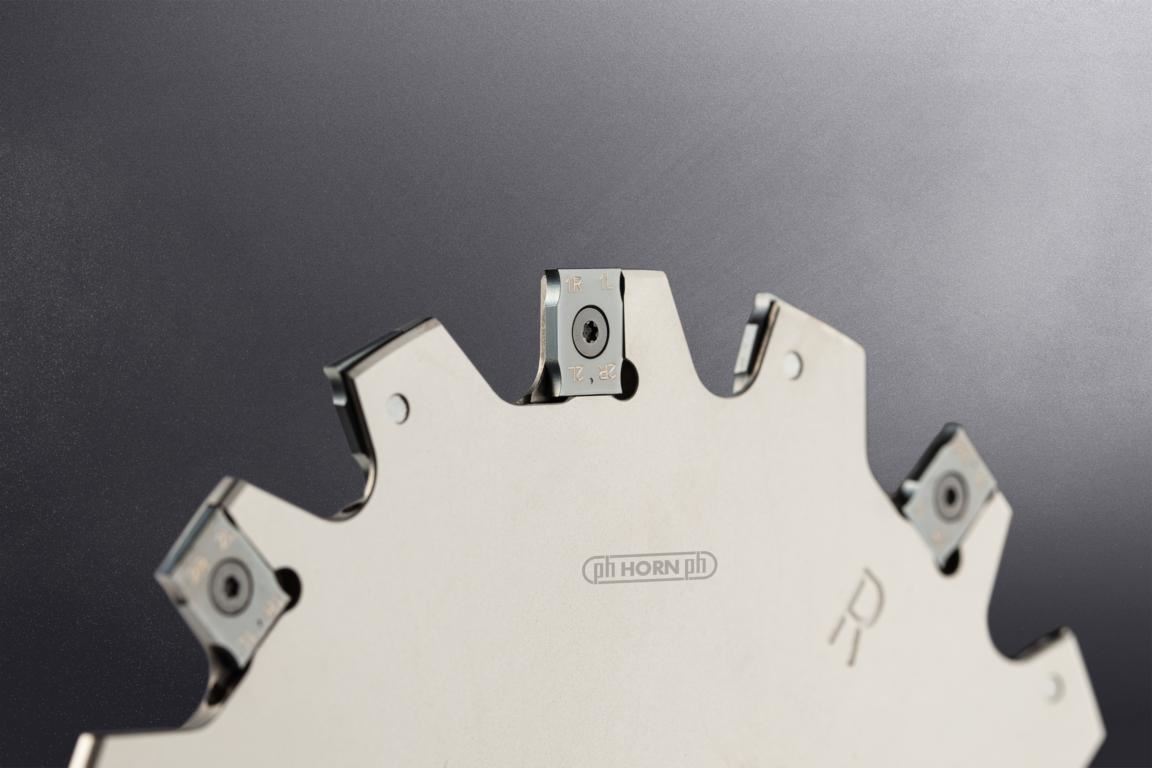

Die Varianten des Nut- und Trennfrässystems M475 als Aufsteck- und Einschraubfräser sind mit einer inneren Kühlmittelzufuhr ausgestattet.

Die Paul Horn GmbH hat eine neue Generation des Nut- und Trennfrässystems M475 im Portfolio. Um das Frässystem für schmalere Nuten abzurunden, erweiterte Horn das System um schmalere Schneidplatten mit einer Schneidbreite von 3 mm und 4 mm.

Die präzisionsgeschliffene Wendeschneidplatte bietet vier nutzbare Schneidkanten mit jeweils zwei linken und zwei rechten Schneiden. Der Anwender benötigt zum Bestücken des Fräskörpers somit keine unterschiedlichen Schneidplatten mehr. Die positiv schneidenden Wendeschneidplatten mit runder Spanleitstufe bietet Horn in der Schneidstoffsorte RC4G. Diese Sorte ermöglicht hohe Zerspanleistungen im Fräsprozess. Die spezielle Oberflächenbehandlung der Fräsgrundkörper bietet einen hohen Schutz gegen den abrasiven Angriff der Späne.

Die Grundkörper des Systems M475 sind lagerhaltig als Scheibenfräser, Aufsteckfräser und Einschraubfräser erhältlich. Die Varianten als Aufsteck- und Einschraubfräser sind mit einer inneren Kühlmittelzufuhr ausgestattet. Die Scheibenfräser bietet Horn in den Durchmessern von 80 mm bis 200 mm. Die Trenn- und Nutbreite liegt wahlweise bei 3 mm, 4 mm, 5 mm, 6 mm und 8 mm. Als Aufsteckfräser sind die Werkzeuge in den Schneidkreisen von 63 mm bis 200 mm erhältlich. Die Nutbreiten sind gleich wie bei der Variante als Scheibenfräser. Die Einschraubfräser sind mit einer Schneidbreite von 5 mm und Durchmessern von 40 mm bis 63 mm lagerhaltig.

Die effektive Zähnezahl aller Varianten ist abhängig vom jeweiligen Durchmesser. Diese liegt beispielsweise beim Aufsteckfräser mit 40 mm Durchmesser bei zeff = 2 und beim 200-mm-Scheibenfräser bei zeff = 13. Die hohe Anzahl der effektiven Schneiden trägt ebenfalls einen Teil zur Wirtschaftlichkeit des neuen Frässystem M475 bei.

Hartmetall-Werkzeugfabrik Paul Horn GmbH

Hartmetall-Werkzeugfabrik

Paul Horn GmbH

Horn-Straße 1

72072 Tübingen

Telefon: 07071 7004-0

Fax: 07071 7289-3

E-Mail: info@de.horn-group.com

www.horn-group.com/de

********
