Neues Spannkonzept für Bohrstangen

Sie sind hier: WDF-Startseite

Lange Bohrstangen mit nur einer Schraube wiederholgenau spannen

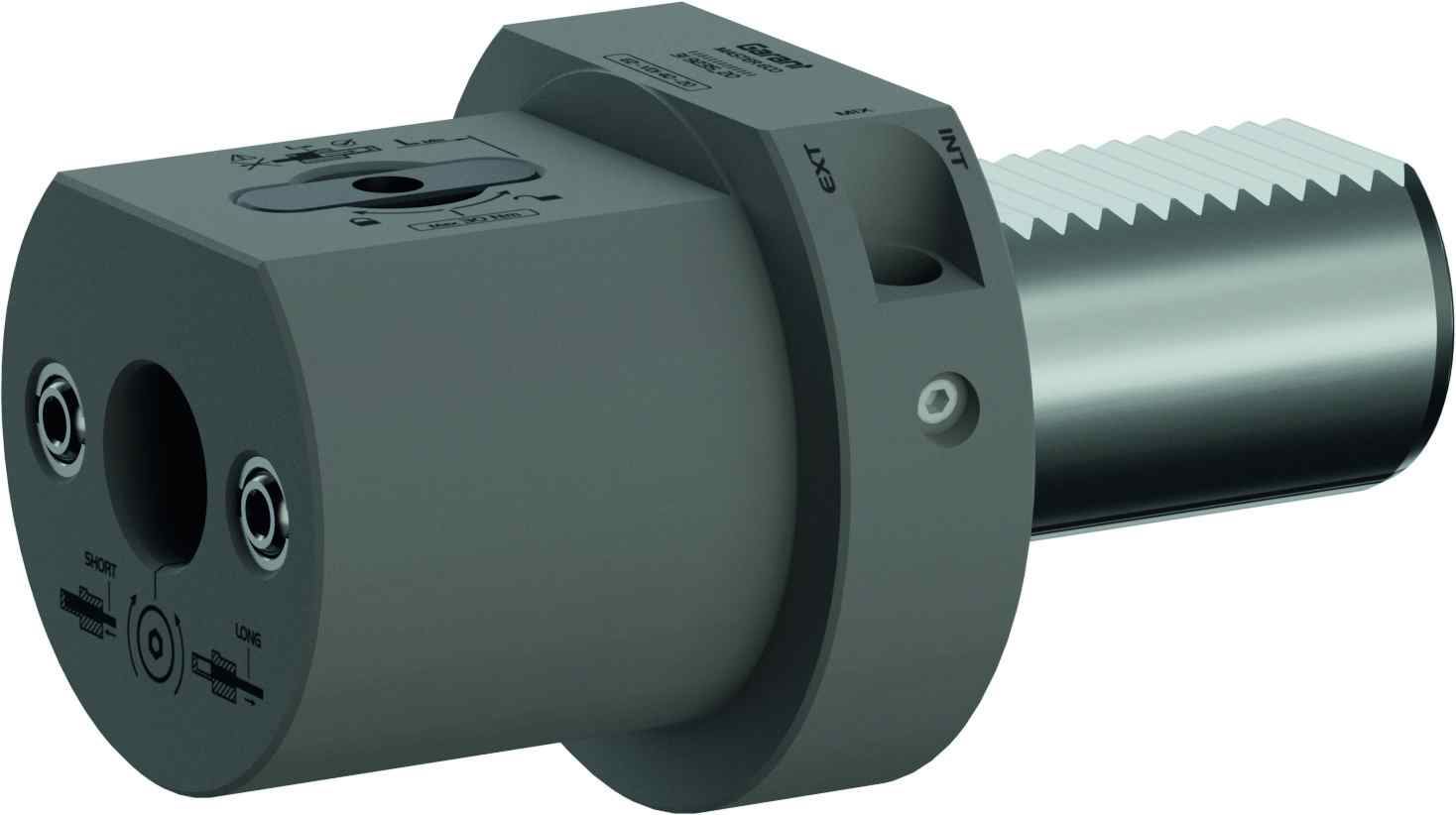

Der Bohrstangenhalter GARANT Master Eco VDI E2 ist dank neuem Spannkonzept und aufgelaserter Bedienungsanleitung extrem einfach in der Handhabung.

Der neue GARANT Master Eco VDI-Bohrstangenhalter E2 von Hoffmann überzeugt mit einstellbarem Spannbereich, neuem Spannkonzept und dreistufigem Kühlsystem Efficient Cooling (ECO).

Mit einem neuen Spannkonzept macht die Hoffmann Group das Spannen langer Bohrstangen extrem einfach, prozesssicher und wiederholgenau. Der neue GARANT Master Eco VDIBohrstangenhalter E2 hat eine längere Einspanntiefe als herkömmliche Bohrstangenhalter. Zusätzlich ist die Einspanntiefe mittels einer Längeneinstellschraube einstellbar und die Bohrstange wird nur über ein einziges Druckstück gespannt. Selbst lange Bohrstangen sitzen somit sicher im Halter und müssen nicht gekürzt werden. Darüber hinaus besticht der Bohrstangenhalter mit einem Kühlsystem, mit dessen Hilfe die Kühlmittelzufuhr geregelt werden kann (Efficient Cooling). Drei verschiedene Kühlmittelaustritte sind möglich.

Längere Bohrstangen werden häufig notgedrungen gekürzt, damit sie in einem gewöhnlichen DIN-Bohrstangenhalter prozesssicher gespannt werden können. Mit dem neuen GARANT Master Eco VDI-Bohrstangenhalter E2 ist dies nicht notwendig, weil der VDI-Schaft durchbohrt und somit der Spannbereich erweitert wurde. Durch Drehen an der Längeneinstellschraube lässt sich die Schaftlänge bedarfsgerecht verlängern. Nach Positionieren der Bohrstange im Halter, muss diese mit nur einer einzigen Schraube im Druckstück fixiert werden. Mindesteinspanntiefe und Drehmomentbereiche sind auf dem Halter vermerkt. Der Anwender hat dadurch stets alle relevanten Informationen zur Hand.

Der GARANT Master Eco VDI-Bohrstangenhalter E2 ist mit einem dreistufigen Kühlsystem Efficient Cooling (Eco) ausgestattet. Durch Drehen am „Coolant-Switch“ kann der Anwender eine von drei Varianten einstellen: Innenkühlung durch die Bohrstange, externe Kühlung durch die beiden Kugelspritzdüsen des Bohrstangenhalters oder eine kombinierte Kühlung, die an der Schneide bis zu 70 bar erreicht.
