Die Funktion von Sensoren neu definiert

Multivariable Positionssensoren von Gefran

Die intelligenten, multifunktionalen TWIIST-Positionsgeber erfassen dank der neuen neben der Position viele weitere Prozessgrößen und setzen diese in Relation zueinander.

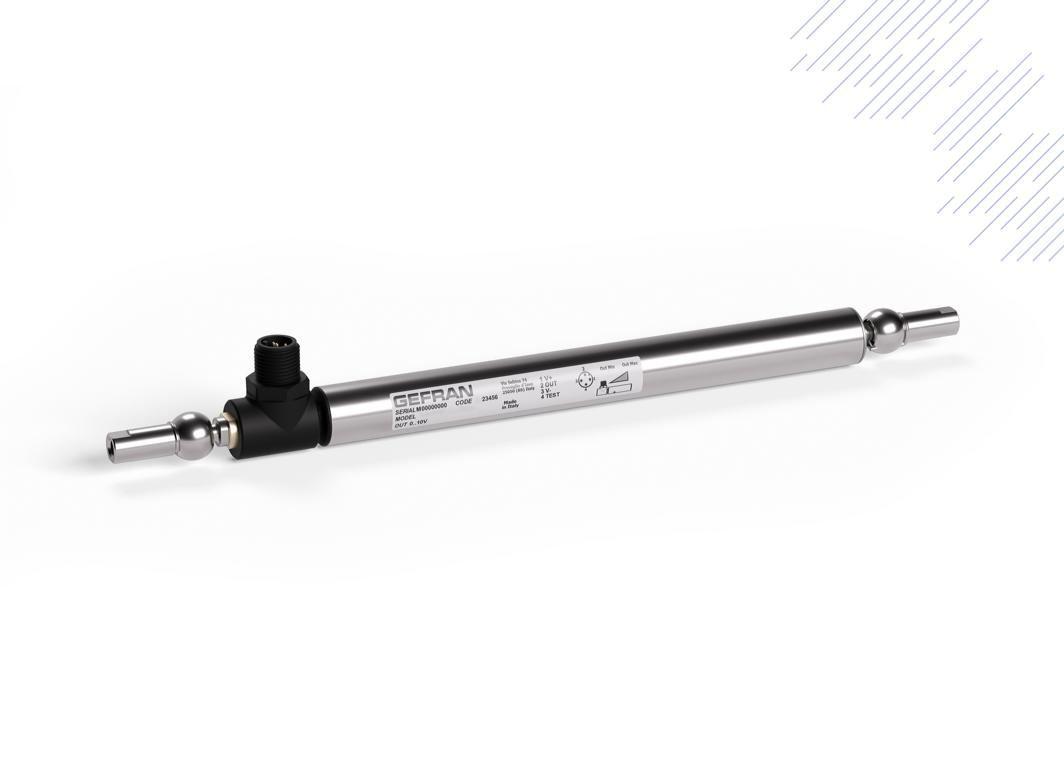

Die innovativen, intelligenten TWIIST-Wegaufnehmer von Gefran sind viel mehr als nur Positionsgeber. Sie erfassen gleichzeitig auch andere Prozessgrößen wie lineare Beschleunigung, Winkelgeschwindigkeit, Neigung und Sensortemperatur.

Das Revolutionäre daran: die kontaktlosen, verschleißfreien Positionssensoren setzen die gemessenen Daten in Bezug zueinander und erkennen Unregelmäßigkeiten im Ablauf. Das Ziel: Eine zuverlässige Überwachung und vorausschauende Wartung auf verschiedenen Ebenen.

"TWIIST ist ein Positionssensor, der das Konzept der Messung revolutionieren wird", sagt Davide Alghisi, Innovationsmanager und Leiter F&E Linearsensoren bei GEFRAN, und fährt fort: "Er ist weit mehr als die Zusammenfassung mehrerer primärer Messelemente in einem einzigen Gerät: Die Interaktion zwischen realen und virtuellen Sensoren und die Möglichkeit, die Entwicklung der Messungen im Laufe der Zeit zu korrelieren, ist eine absolute Neuheit.“

Das technologische Herzstück jedes TWIIST-Positionsgebers ist ein patentiertes System zur Positionsmessung, das auf dem dreidimensionalen Hall-Effekt basiert. Geschützt wird es durch ein besonders kompaktes Stahlgehäuse ( 16 mm). Der Sensor ist wasserbeständig und verfügt über eine Schock- und Vibrationsdämpfung. Damit ist TWIIST nicht nur in der Mobilhydraulik, sondern auch in vielen anderen Industriebereichen die ideale Lösung für die Positionsmessung. Die gesammelten Daten werden mit einer integrierten leistungsstarken CPU analysiert und zueinander in Relation gesetzt.

Damit lassen sich mit dem Sensor – abhängig von den spezifischen Kundenanwendungen – Funktionen zur Selbstdiagnose, Selbstkorrektur und Erkennen des Maschinen- und Prozessverhaltens, einschließlich der vorausschauenden Wartung realisieren. Dabei unterstützt TWIIST die Entwicklung anwendungsspezifischer, proprietärer Algorithmen, die völlig neue Horizonte in der Welt der Sensoren eröffnen.

Über seine IO-Link (Modell LM-L) und CANopen (Modell LM-C) Ausgänge überträgt TWIIST die Messwerte zu Prozessgrößen wie Position und Geschwindigkeit oder Neigungswinkel bis zu 1.000 Mal pro Sekunde digital. Gleichzeitig kann der Sensor azyklische Informationen verarbeiten und zur Verfügung stellen, die für die Analyse und das weitere Verständnis des Maschinenverhaltens nützlich sind. Dazu zählen beispielsweise Schwingungsspitzen, erreichte Höchsttemperatur, Arbeitsstunden und die Anzahl der vom Cursor zurückgelegten Kilometer.

Überdies ist es möglich, abhängig von den implementierten proprietären Algorithmen, zusätzliche azyklische Variablen zu berechnen und zu übertragen. Ebenfalls neu ist die Möglichkeit, die Firmware mithilfe eines Bootloaders direkt vor Ort über den Bus zu aktualisieren. Damit ist der Sensor nicht nur jederzeit auf dem aktuellen Stand, sondern kann auch im Laufe der Zeit um neue Funktionen erweitert werden.

Die Sensoren der TWIIST-Baureihe sind in Hüben von 50 bis 900 mm erhältlich und besitzen eine Linearität von 0,15% FS sowie eine Wiederholbarkeit von 0,05% FS. Sie können in einem Temperaturbereich von -40 bis +85°C betrieben werden. Für eine möglichst einfache Installation stehen verschiedene mechanische Anschlüsse, einschließlich selbstausrichtender Verbindungen zur Verfügung. Die Palette wird durch die LS-A-Versionen mit monovariablem Analogausgang (Strom, Spannung oder ratiometrisch) sowie durch die redundante ratiometrische Version zur Unterstützung von Sicherheitsanwendungen ergänzt.

Über GEFRAN:

GEFRAN ist ein italienischer multinationaler Konzern, der sich auf die Entwicklung und Herstellung von Sensoren, industriellen Prozesssteuerungssystemen und Automatisierungskomponenten spezialisiert hat. Kompetenz, Flexibilität und Prozessqualität sowie ein fundiertes Know-how in der Kunststoff-, Metall- und Wärmebehandlung sind GEFRANs entscheidenden Stärken bei der Realisierung von Komponenten und integrierten Systemlösungen für industrielle Anwendungen. Mit seinem Produktportfolio an Sensoren, Automatisierungsplattformen, Steuerungen und Leistungsreglern trägt das Unternehmen maßgeblich zur Steigerung der Effizienz und Optimierung des Energieverbrauchs von Produktionsprozessen bei. Dabei bietet das technologisch innovative und vielseitige Produktspektrum GEFRANs Kunden einen echten Mehrwert.

GEFRAN beschäftigt heute rund 650 Mitarbeiter, davon ca. 400 in Provaglio d'Iseo, der italienischen Hauptniederlassung, und arbeitet eng mit nationalen und internationalen Forschungszentren und Universitäten zusammen. Das Unternehmen ist auf den fünf wichtigsten internationalen Märkten Brasilien, China, Indien, der Schweiz und den Vereinigten Staaten mit Produktionsniederlassungen vertreten. Darüber hinaus gibt es Vertriebsniederlassungen in Deutschland, Frankreich, Großbritannien, Belgien und Singapur sowie mehr als 80 internationale Vertriebshändler für die weltweite Verkaufsunterstützung.
