Laserscanner liefern detaillierte Datengrundlage
Komplexer Umbau des Trägersystems in der Endmontage

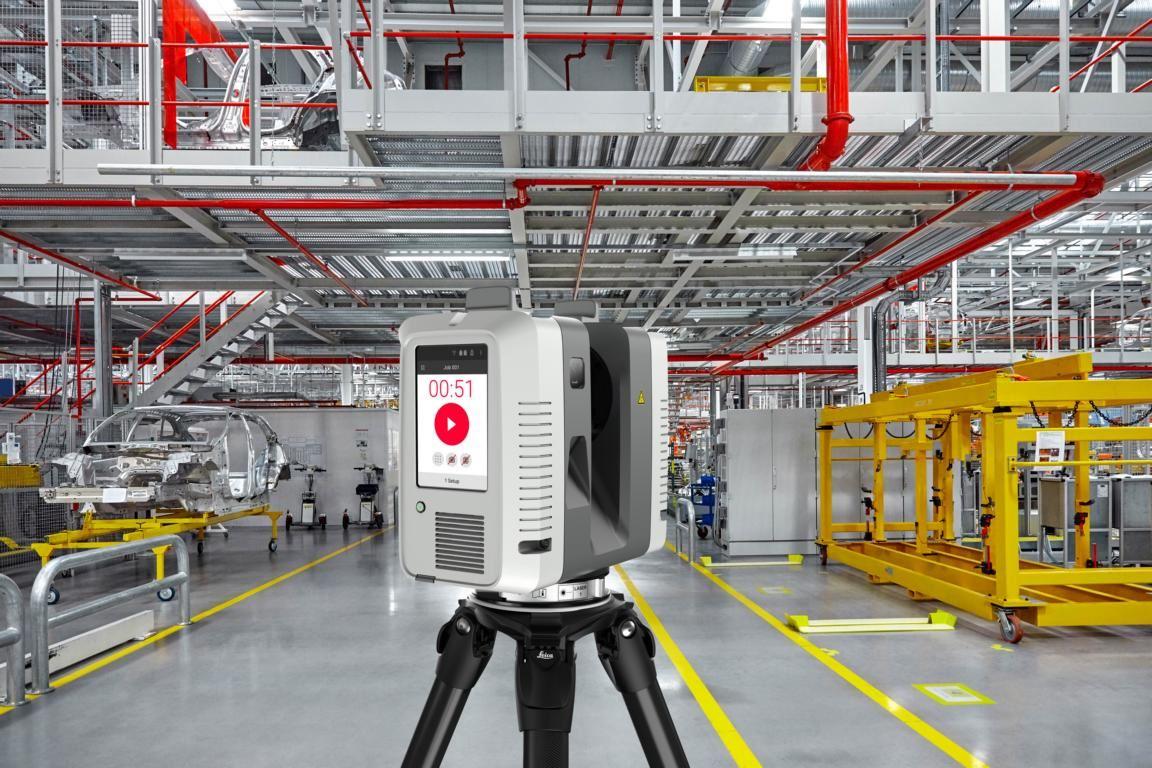

3D-Scans der Montagehalle einschließlich der Stahlkonstruktion waren erforderlich, um Kollisionen/Schnittstellen zu überprüfen und problematische Bereiche zu identifizieren, die eine gesteigerte Aufmerksamkeit erfordern.
Vier ‚Scan-Tage‘ durch zwei Mitarbeiter, Nachtschichten an zwei Wochenenden, über 780 Scans und eine gemessene Fläche von 13.000 qm. Dies sind die relevanten Fakten eines Projekts, das der 3D Scan-Dienstleister 3D Scanworks mit Laserscannern bei einem Automobilhersteller durchführte, um eine Datengrundlage für den Umbau des Trägersystems in der Endmontage bereitzustellen.
Im Zuge der Transformation plant ein süddeutscher Premium-Hersteller eine neue Elektroautoflotte auf den Markt zu bringen. Parallel zur Einführung der dafür nötigen, komplett neuen Fahrzeuglinie soll auch das bestehende Trägersystem modernisiert bzw. durch großflächige Stahlbaukonstruktionen ersetzt werden. „Und zwar mit dem Ziel, die bestehenden Montageanlagen an neue Lasten und Abmessungen anzupassen. Dabei standen drei wichtige Förderelemente für die Endmontage von Fahrzeugen im Mittelpunkt“, unterstreicht Mark Bermpohl, Geschäftsführer von 3D Scanworks. „Anbauten sowie ein umfangreicher Austausch der Anlagen waren vorgesehen. Die Planungsgrundlage bildete ein 3D-Scan der gesamten Produktionshalle.“
Der Auftraggeber stellte hohe Anforderungen an die Messgenauigkeit und die Detailauflösung, daher kamen für die Messaufgabe nur terrestrische, positionsbasierte 3D-Laserscanner in Frage. Konkret forderte der Kunde den Einsatz des Laserscanners RTC360 von Leica Geosystems – da er selbst über dieses System verfügt – durch einen erfahrenen Messdienstleister. Die erzeugte 3D-Punktwolke sollte später als strukturierter Datensatz nach Vorgabe übergeben werden und die Datengrundlage für die Umbauplanung des Trägersystems schaffen.
Dabei soll das schwere und kippbare Trägersystem komplett ersetzt werden. Das bedeutet, dass die Träger, Schienen, Joche und Stationen verschrottet und neue an derselben Stelle installiert werden. Daher sind 3D-Scans des aktuellen Zustands einschließlich der Stahlkonstruktion erforderlich, um Kollisionen/Schnittstellen zu überprüfen und problematische Bereiche zu identifizieren, die eine gesteigerte Aufmerksamkeit erfordern.

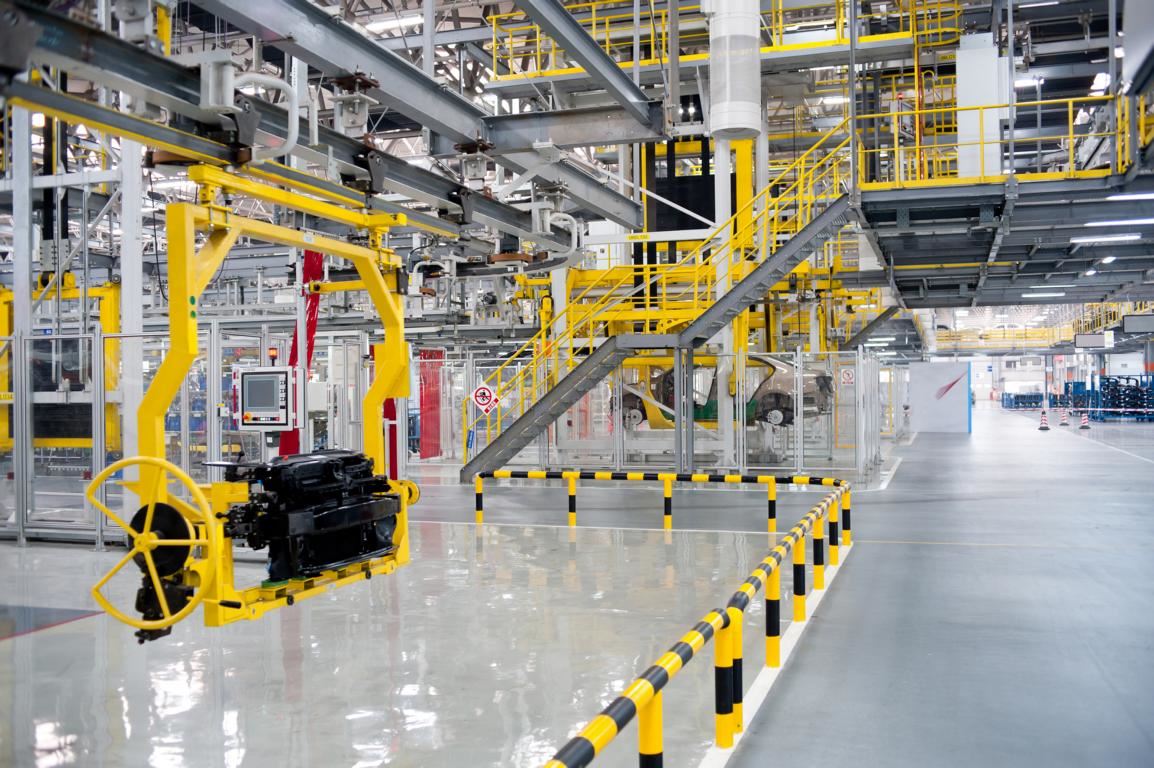

Der 3D-Scan der gesamten Produktionshalle bildete die Planungsgrundlage für die Anbauten sowie den umfangreichen Austausch der Anlagen.
Im Rahmen des Auswahlprozesses sind die Angebote mehrerer Dienstleister geprüft worden. Die Entscheidung fiel schließlich auf 3D Scanworks. Für die Kölner sprachen nicht nur die beiden zur Verfügung stehenden RTC360, sondern auch die Erfahrung, Projekte dieser Größenordnung schnell und professionell umzusetzen, sowie die Flexibilität, Messungen am Wochenende und in Nachtschichten – zur Vermeidung von Produktionsstörungen im Werk – durchzuführen.
So wurden die Messungen von zwei Mitarbeitern getrennt voneinander an zwei Wochenenden während der Nacht zwischen 22.00 Uhr und 6.00 Uhr abgearbeitet. Sie führten mehr als 780 Scans auf einer Bruttomessfläche von 13.000 qm durch. Immer dem Auftrag folgend, einen 3D-Scan des Gebäudes zu liefern mit allen Daten, die für die Erstellung eines digitalen Modells der Umgebung erforderlich sind, um Details zu vermessen, neu zu positionieren und neue Anlagen zu implementieren.
Für den 3D-Scan von besonderem Interesse waren die Stahlkonstruktion unter dem Dachstuhl bis ca. 10 Meter über dem Boden sowie die Plattformen (Wartung, Schränke) und alle Arten von Rohren (Lüftung, Wasser, Hochdruck). Zu beachten waren darüber hinaus auch die Kabelrinnen, Schränke auf dem Boden und die Säulen. Der Zugang zu den Plattformen erfolgte normalerweise über Treppen oder Leitern.
Aufbereitet wurden die Scans mit der Leica Cyclone Software, für die Bereitstellung der 3D-Punktwolken ist dagegen das Online Tool ‚Cintoo‘ genutzt worden. Der Auftraggeber konnte sich die Daten damit selbst herunterladen. Schließlich stellt es häufig ein Problem dar, große Datenmengen zu versenden oder diese für den Kunden zu handhaben. Über ‚Cintoo‘ kann er sich nach Bedarf auch Teilbereiche herunterladen. Die Punktwolken wurden im nächsten Schritt von den zuständigen Konstrukteuren in ihre CAD-Software Autocad Inventor eingelesen und weiterverarbeitet. „Durch die maß- und detailgenaue digitale Abbildung der Produktionsanlagen und Elemente der Hallenstruktur sind die Konstrukteure in der Lage, ihre Konstruktionen vorab auf den Millimeter genau zu erstellen, sodass diese später einfach in die bestehenden baulichen Strukturen eingefügt werden können. Zudem lassen sich auf diese Weise auch Einbausituationen sicher simulieren oder Störkonturen erkennen“, erklärt Mark Bermpohl. „Wir freuen uns über das gleichermaßen herausfordernde wie erfolgreiche Projekt und die große Zufriedenheit des Kunden mit den erzielten Ergebnissen. Er plant bereits ein neues Projekt mit uns.“
