Neue Vakuum-Spanntechnik von Schmalz für die Zerspanung

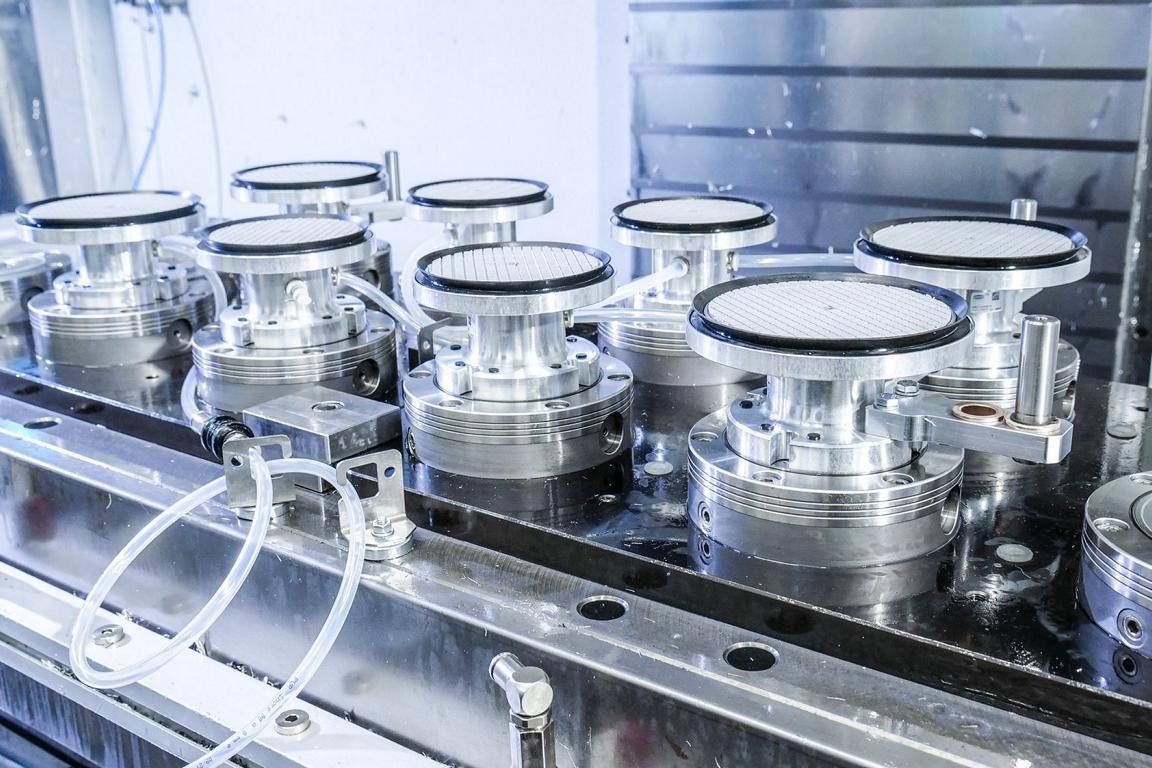

Schmalz hat einen neuen Blocksauger für die Metall- und Kunststoffzerspanung in CNC-Bearbeitungszentren entwickelt. Der CMB-HD hält dünnwandige Werkstücke sicher fest und ermöglicht mehrere Bearbeitungsschritte in einer Aufspannung. Die anschlussfertige Lösung ist zudem ideal, wenn unterschiedliche Spannsysteme abwechselnd im Einsatz sind.

Flächige und dünne Werkstücke aus weichen Materialien wie Aluminium, Kunststoff oder Messing verzugsfrei zu spannen, gelingt mit Vakuum. Wie? Das zeigt die J. Schmalz GmbH mit ihrem neuen Blocksauger CMB-HD. Er ist für den Einsatz in CNC-Bearbeitungszentren konzipiert und hält selbst empfindliche Bauteile dank flächiger Saugplatte und hoher Spannkraft sicher fest. Damit gibt er der Spindel den Weg frei für die Bearbeitung von fünf Seiten. Der CMB-HD ist der erste Blocksauger von Schmalz, den Anwendende einfach direkt auf dem T-Nutentisch mittels Spannpratzen oder durch Spannbolzen auf dem Nullpunkt-Spannsystem befestigen können. Die Blocksauger können sowohl in Trocken- als auch in Nassbearbeitungsprozessen eingesetzt werden.

Griffig und durchdacht

Für den sicheren Halt ist neben dem Vakuum der kalibrierte Reibbelag verantwortlich. Er besteht aus dem thermoplastischen Polyurethan TPU-70, das gleichermaßen griffig und strapazierfähig ist. Dadurch nimmt es selbst hohe Querkräfte zuverlässig auf und sorgt für präzise Ergebnisse. Werkstückanschläge für die schnelle Grobpositionierung der zu bearbeitenden Teile sowie die Vakuumzuführung montiert die Fachkraft direkt am Grundkörper aus Aluminium. Ein Manometer überwacht werkstücknah den Unterdruck und sorgt damit für einen sicheren Betrieb. Magnethalter sind ein weiteres sicherheitsrelevantes Zubehör: Sie fixieren das Vakuum-Anschlussset sowie den Luftschlauch am Maschinentisch und verhindern eine Kollision mit dem Werkzeug während der Bearbeitung.

Der neue Blocksauger erleichtert Betrieben mit zerspanender Fertigung den Einstieg in das Aufspannen mit Vakuum. Da er schnell gerüstet ist, lässt er sich flexibel einsetzen – auch im häufigen Wechsel mit anderen Spannmitteln.

Zum Unternehmen:

Schmalz ist Marktführer in der Automatisierung mit Vakuum sowie für ergonomische Handhabungssysteme. Die Produkte des international aufgestellten Unternehmens kommen in Anwendungen der Logistik genauso zum Einsatz wie in der Automobilindustrie, der Elektronikbranche oder der Möbelproduktion. Zum breiten Spektrum im Geschäftsfeld Vakuum-Automation zählen einzelne Komponenten wie Sauggreifer oder Vakuum-Erzeuger, komplette Greifsysteme und Spannlösungen zum Festhalten von Werkstücken, beispielsweise auf CNC-Bearbeitungszentren. Im Geschäftsfeld Handhabung bietet Schmalz mit Vakuumhebern und Kransystemen innovative Handhabungslösungen für Industrie und Handwerk. Mit dem Geschäftsfeld Energiespeicher baut das Unternehmen ein weiteres Standbein im Bereich der stationären Energiespeicher auf.

Die Kombination aus umfassender Beratung, hoher Innovationsorientierung und erstklassiger Qualität sichert Kunden einen nachhaltigen Mehrwert. Intelligente Lösungen von Schmalz machen Produktions- und Logistikprozesse flexibler und effizienter – und gleichzeitig fit für die voranschreitende Digitalisierung.

Schmalz ist mit eigenen Standorten und Handelspartnern in rund 70 Ländern auf allen wichtigen Märkten vertreten. Das Familienunternehmen beschäftigt am deutschen Hauptsitz (Glatten, Schwarzwald) sowie in 28 weiteren Gesellschaften weltweit rund 1.800 Mitarbeitende.
