Der Konstruktion des Zauberwürfels mit BeckerCAD 3D Pro auf der Spur

Der Zauberwürfel wird entzaubert

Der Zauberwürfel ist ein staunenswertes Spielzeug, dem eine raffinierte Konstruktion innewohnt. Wer dem Geheimnis dieses Geniestreichs auf die Spur kommen will, kommt nicht umhin, dessen inneren Aufbau durch das Zerlegen in seine Einzelteile zu ergründen. Dies erfordert planvolles Vorgehen und Fingerspitzengefühl, um den Würfel nicht zu zerstören. Liegen die Einzelteile dann vor, können diese ausgemessen und mit einem 3D-CAD-Programm, wie etwa BeckerCAD 3D Pro nachkonstruiert und am PC zusammengebaut werden. Auf diese Weise wird die Funktionsweise klar, zudem taucht man tief ins 3D-Konstruieren ein, was nicht zuletzt für Personen in der Aus- und Weiterbildung von großem Nutzen ist.

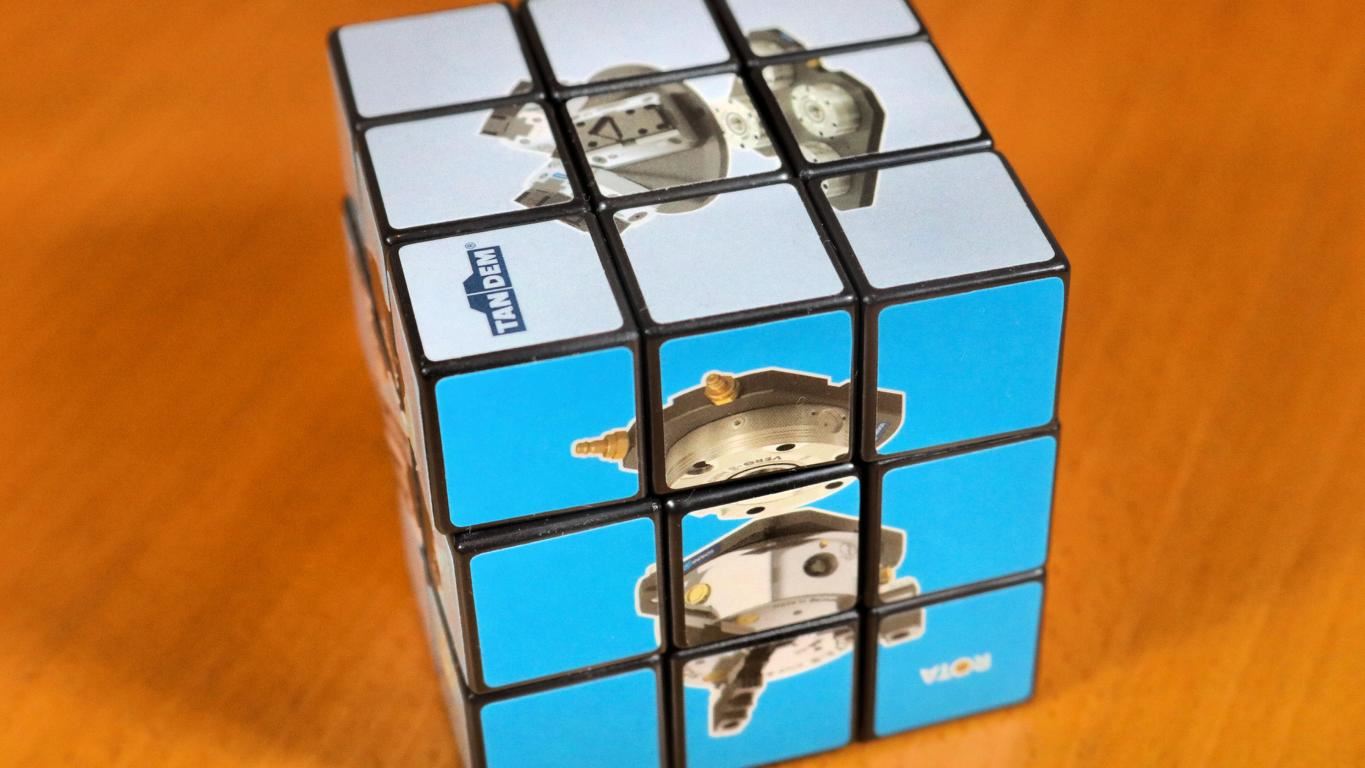

Der „Zauberwürfel“ wurde im Jahre 1974 vom ungarischen Bauingenieur und Architekten Ernő Rubik konstruiert und erfreute sich damals wie heute großer Beliebtheit. Aus diesem Grund sind diese Würfel heute sogar als Werbeartikel auf Messen zu bekommen, da der Würfel selbstverständlich mit Produktbildern auf jeder Seite beklebbar ist.

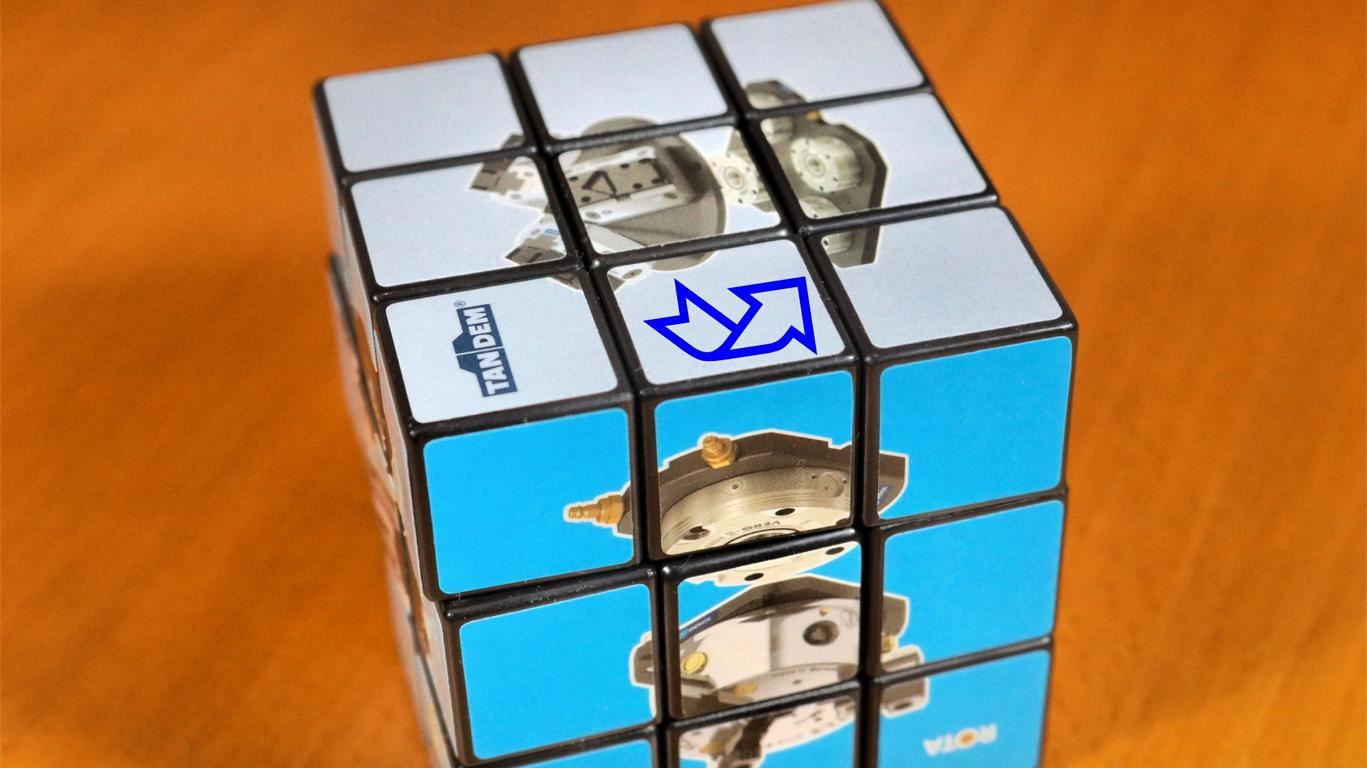

Die staunenswerte Konstruktion des Zauberwürfels lässt selbst Fachleute rätseln, wie die überraschenden Drehbewegungen möglich sind. Um dem Geheimnis auf die Spur zu kommen, ist es nötig, einen Zauberwürfel zu zerlegen. Dazu ist zwingend mit einem mittleren Stein zu beginnen, der vorsichtig durch eine Drehbewegung nach oben aus dem Einzelteil-Verbund gelöst wird.

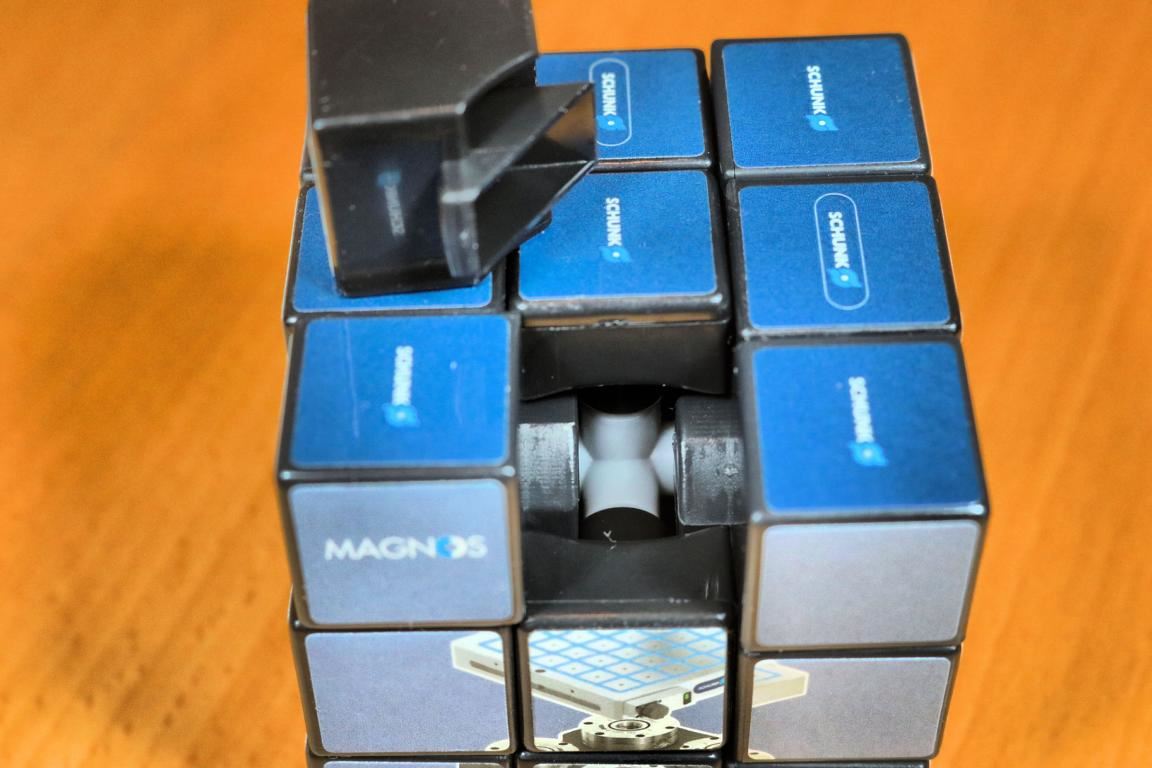

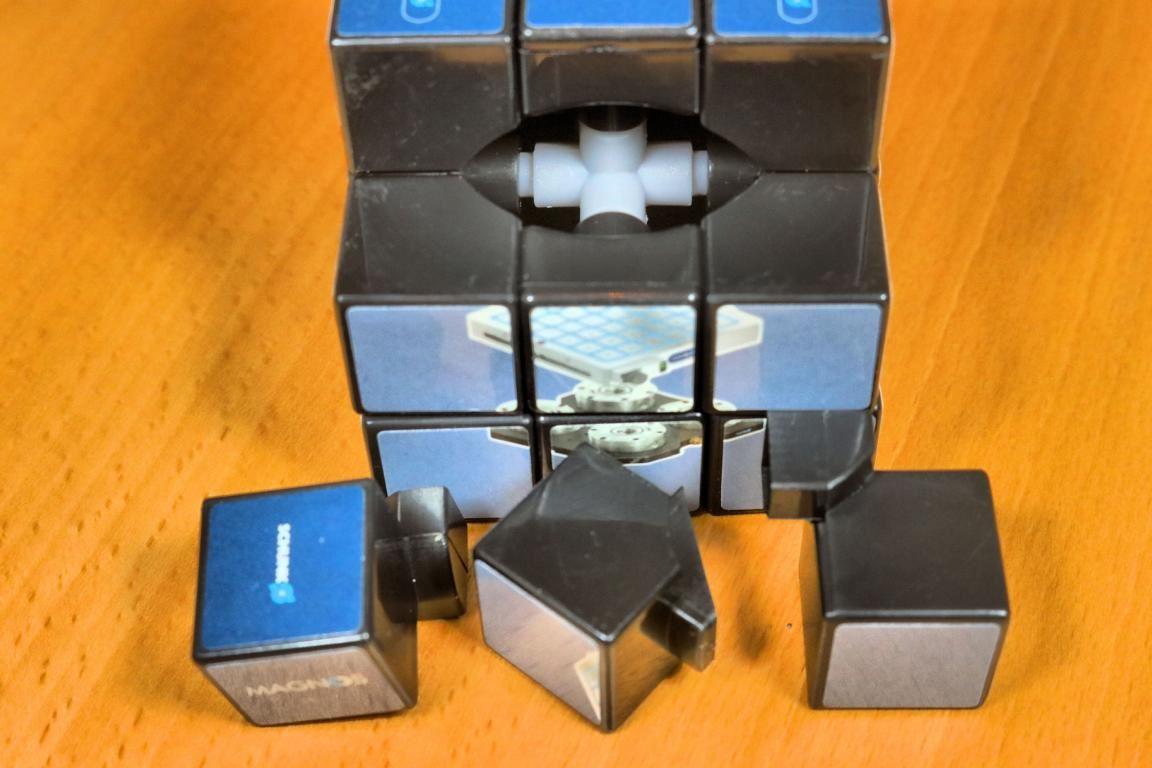

Nun ist der erste Stein herausgenommen und der Blick ins Innere des Zauberwürfels frei.

Anschließend können vorsichtig die beiden seitlichen Steine entnommen werden.

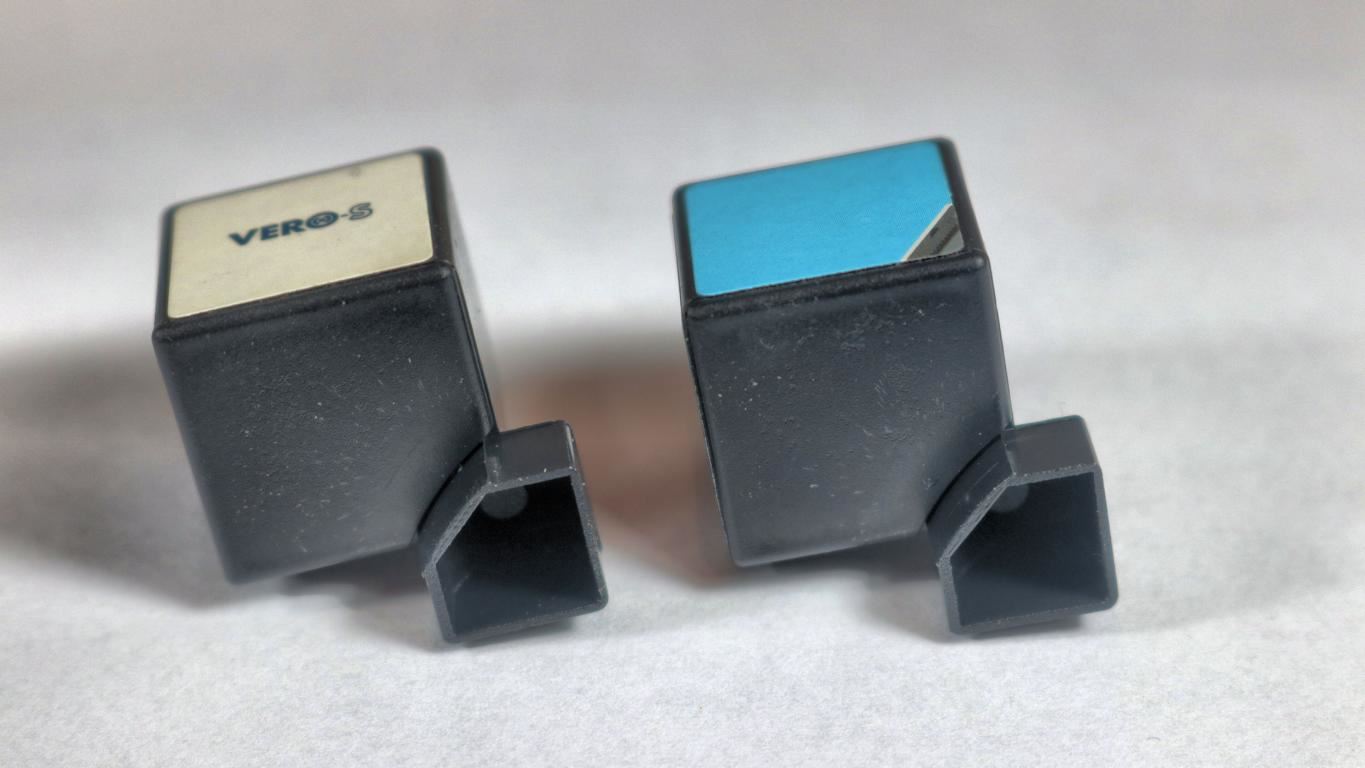

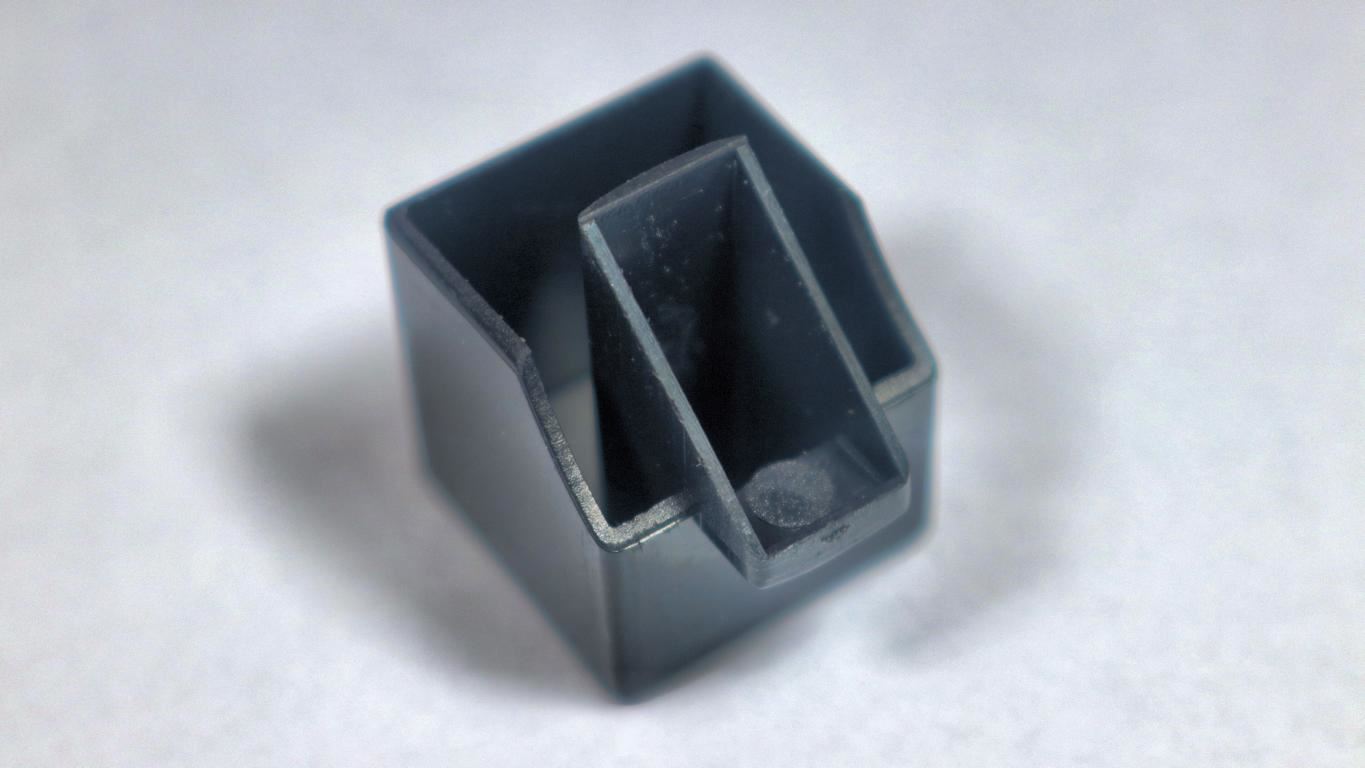

Es lohnt sich, die einzelnen Bausteine des Zauberwürfels genau zu studieren, um hinter das Geheimnis dessen Konstruktion zu kommen. Zunächst fällt auf, dass die Seitensteine identisch sind und sich lediglich in der aufgeklebten Farbe beziehungsweise dem aufgeklebten Motiv unterscheiden.

Der zuerst entnommene Mittelstein besitzt hingegen links und rechts zwei Abrundungen mit einem Radius von 20 Millimeter sowie eine Art Nase, die eine Klammerwirkung besitzt, damit die einzelnen Steine im Verbund zusammengehalten werden und nicht wieder auseinanderfallen.

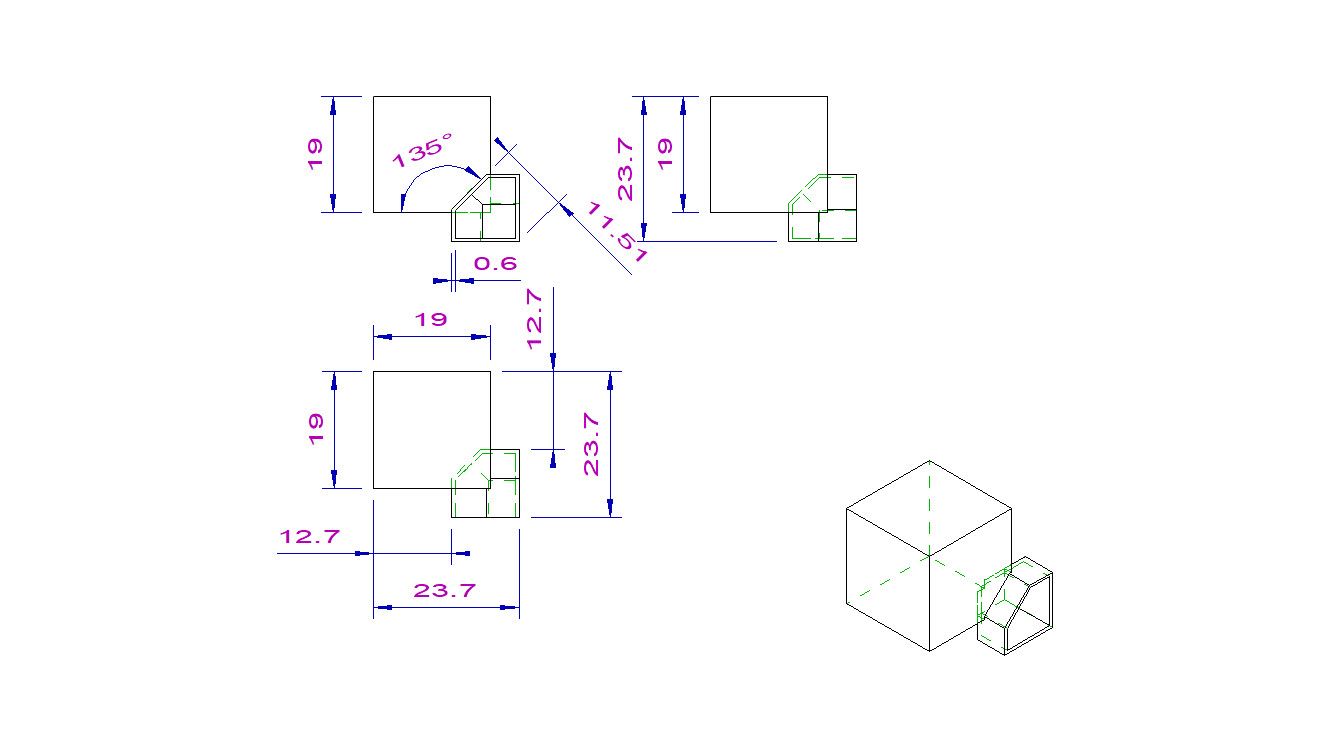

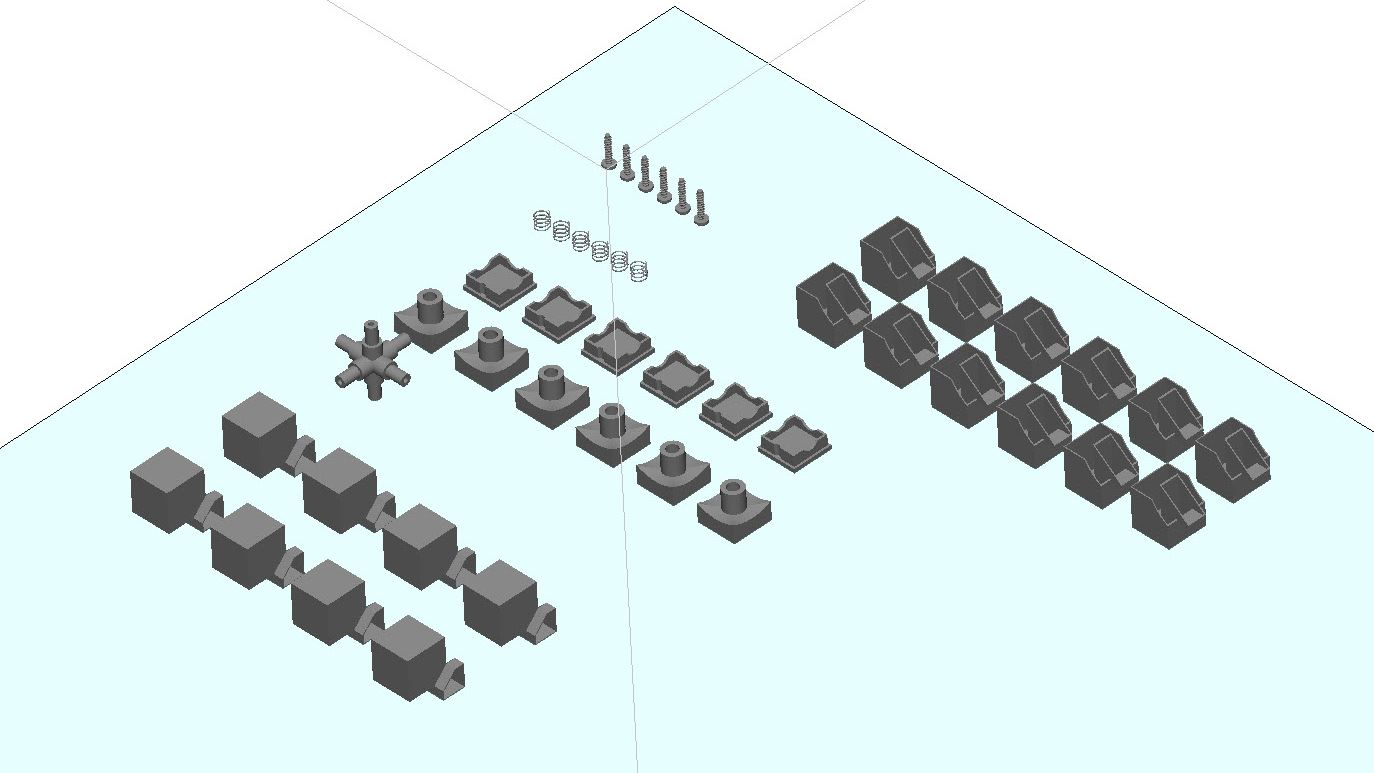

Durch Ausmessen mit Messschieber und Winkelmesser lassen sich alle nötigen Daten der Zauberwürfel-Bauteile ermitteln, um beispielsweise mit BeckerCAD 3D Pro davon jeweils eine CAD-Zeichnung anzufertigen.

Die erstellten 3D-Zeichnungen können nun in das SAT-Format exportiert werden, was es erlaubt, mittels BeckerCAD oder einem anderen 3D-CAD-System eine Montage der Einzelteile vorzunehmen.

Für die Montage wird hauptsächlich die Funktion „Körper neu positionieren“ verwendet. Aber auch die Funktionen „3D-Objekte transformieren“, „Dynamisch kopieren“ oder „Drehen mit Kopie“ werden benötigt, damit die Einzelteile zu einem Zauberwürfel verbunden werden können.

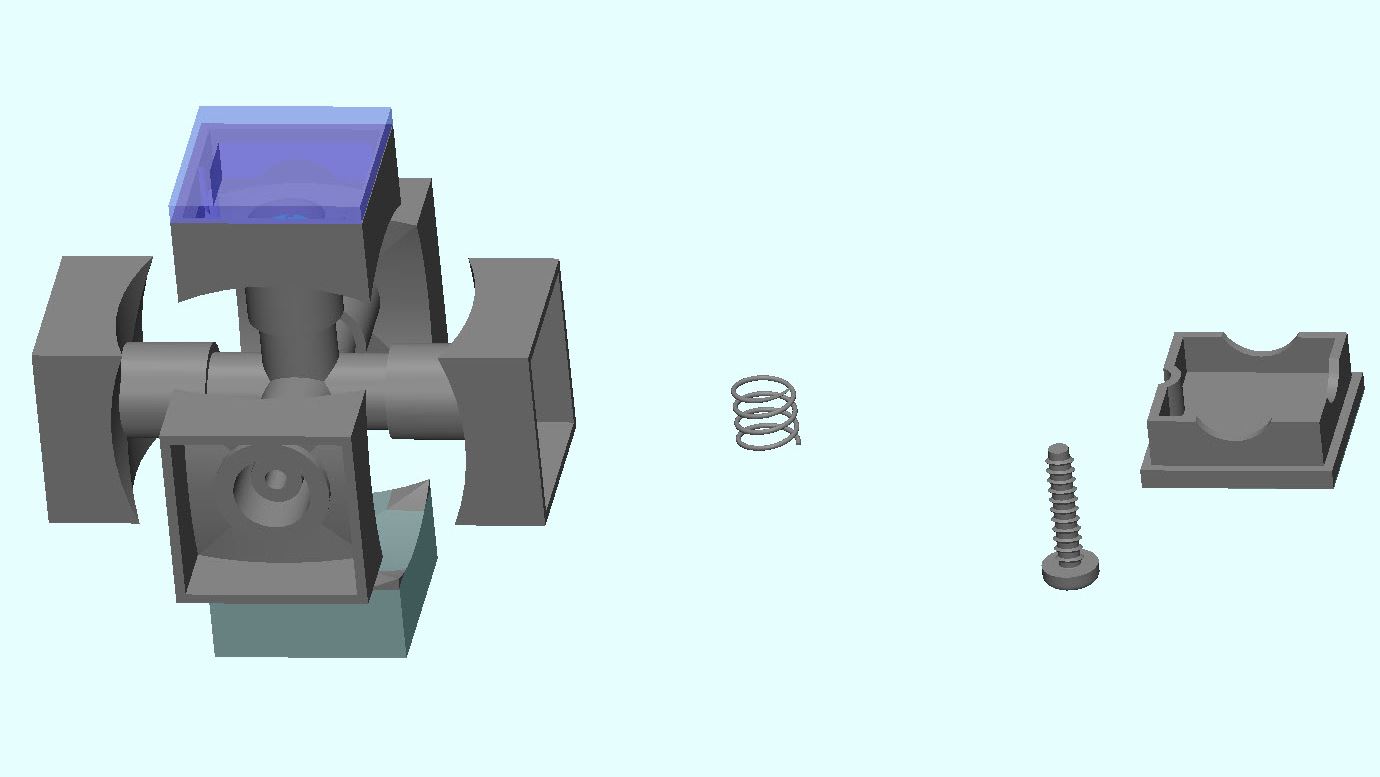

Wichtig für die einwandfreie Montage ist es, zunächst das Drehkreuz mit den Zentrumssteinen zu versehen. Anschließend werden die dazugehörigen Bauteile „Feder“, „Blechschraube“ und „Zentrumstein-Kappe“ ebenfalls entsprechend montiert.

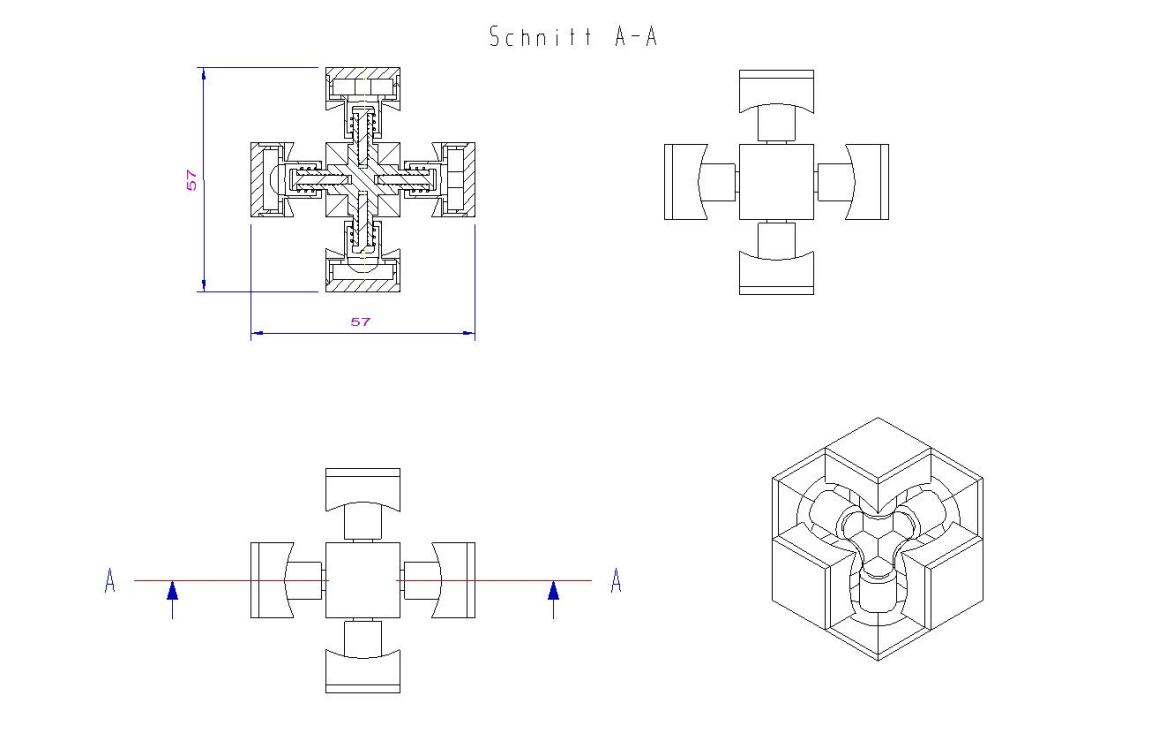

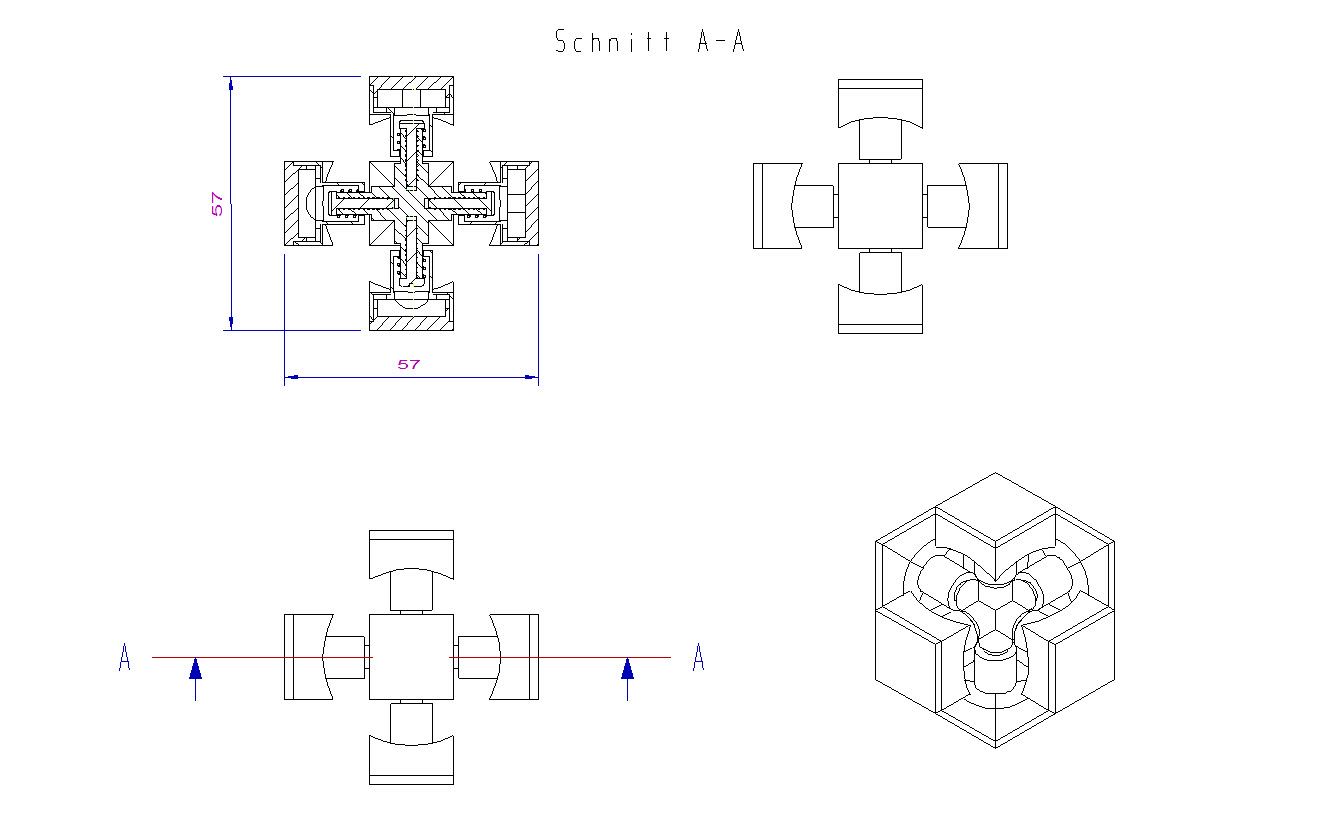

Auf diese Weise wird eine gute Ausgangsbasis für die Würfelkonstruktion gelegt. Wichtig ist, dass nach der Montage die Außenkanten jeweils über einen Abstand von 57 Millimeter verfügen.

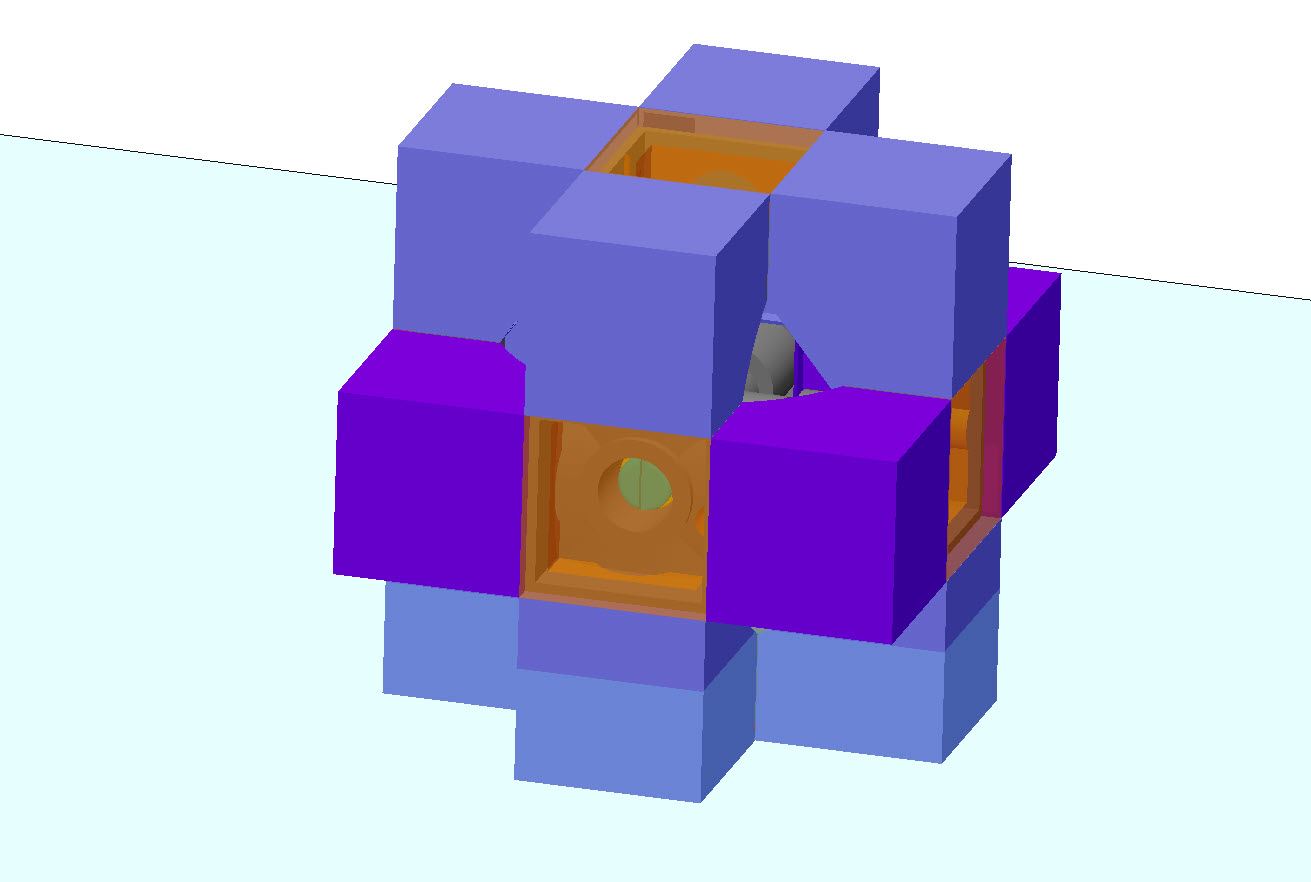

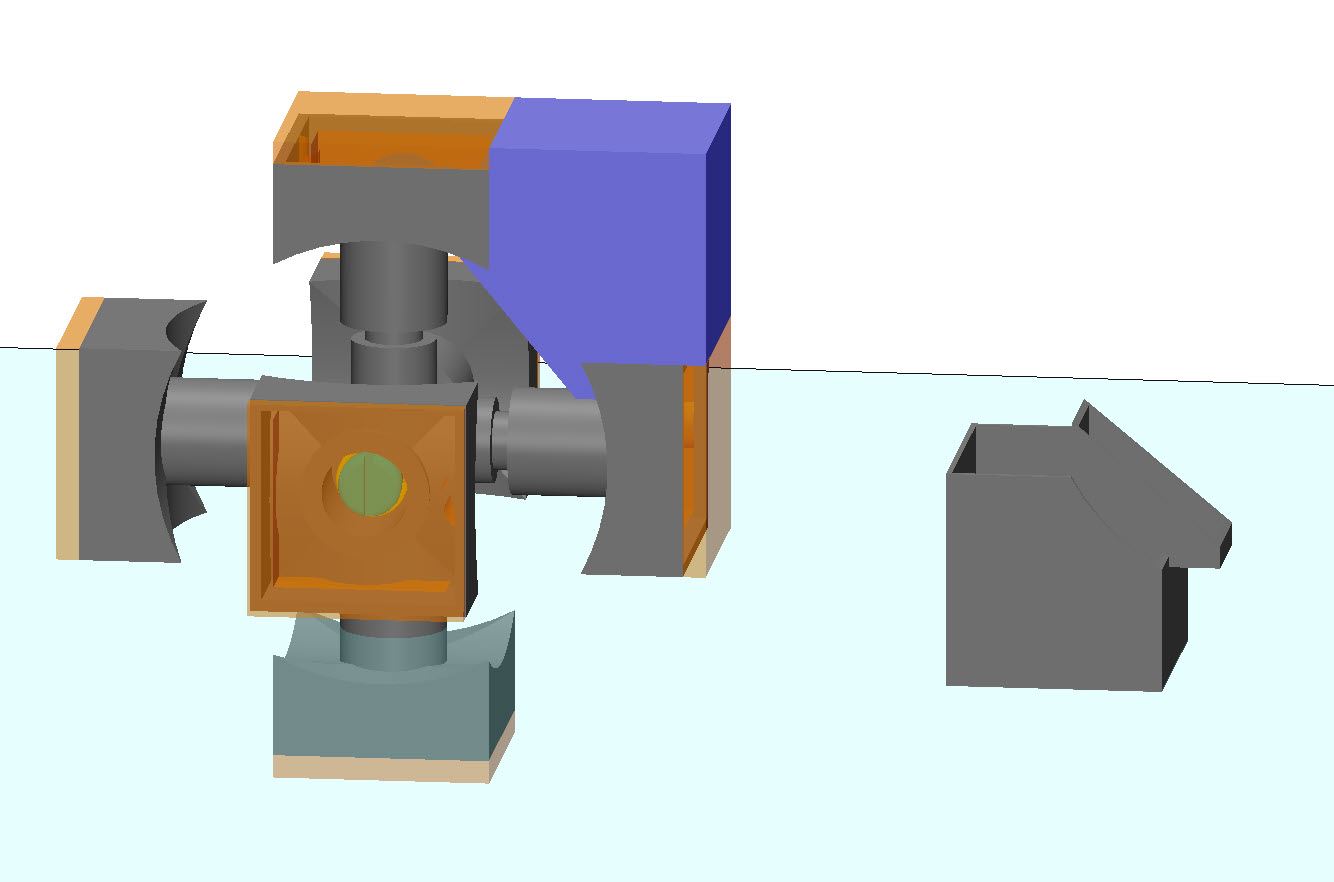

Nachdem dieser Schritt abgeschlossen ist, wird ein Mittelstein mittels der Funktionen „Körper neu positionieren“ eingefügt.

Die weiteren Mittelsteine werden nicht einzeln eingebaut, vielmehr werden diese über die Funktion „Drehen mit Kopie“ aus dem zuerst eingebauten Mittelstein erzeugt. Dies spart Zeit und garantiert, dass die noch fehlenden Mittelsteine korrekt platziert werden.

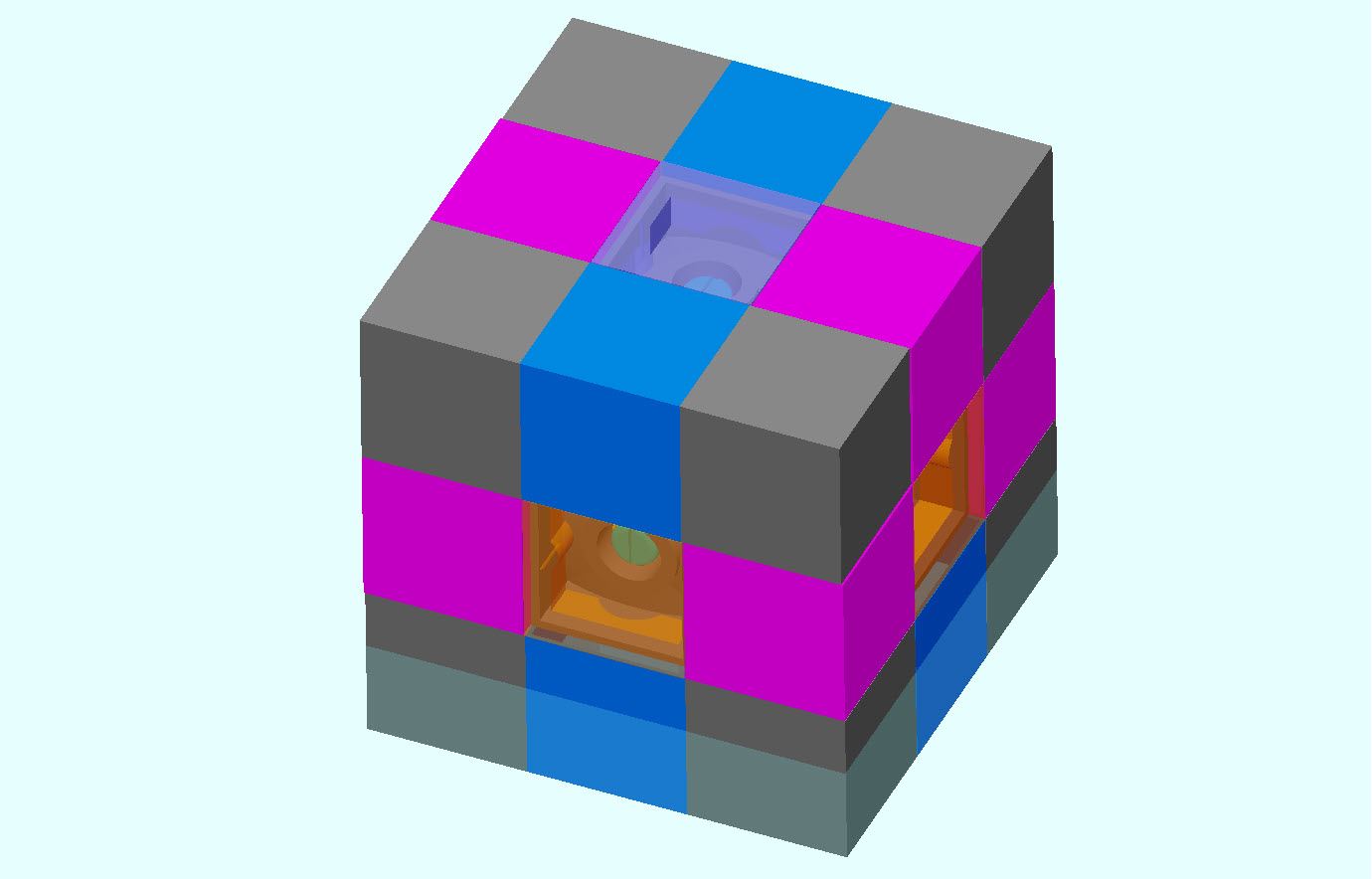

Dieses Vorgehen ist auch bei den Seitensteinen anzuwenden, wodurch der Zauberwürfel in sehr kurzer Zeit fertig montiert ist.

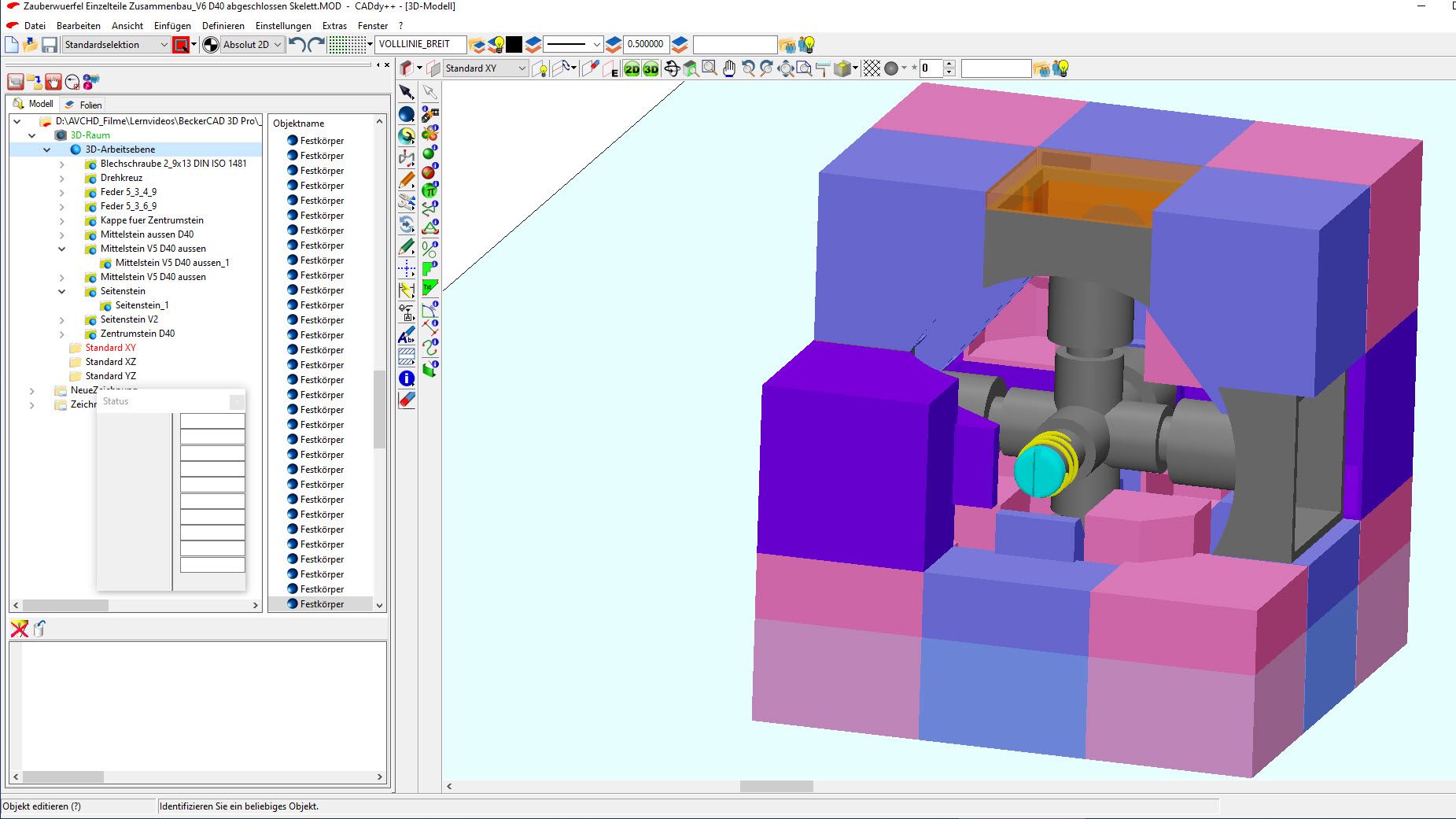

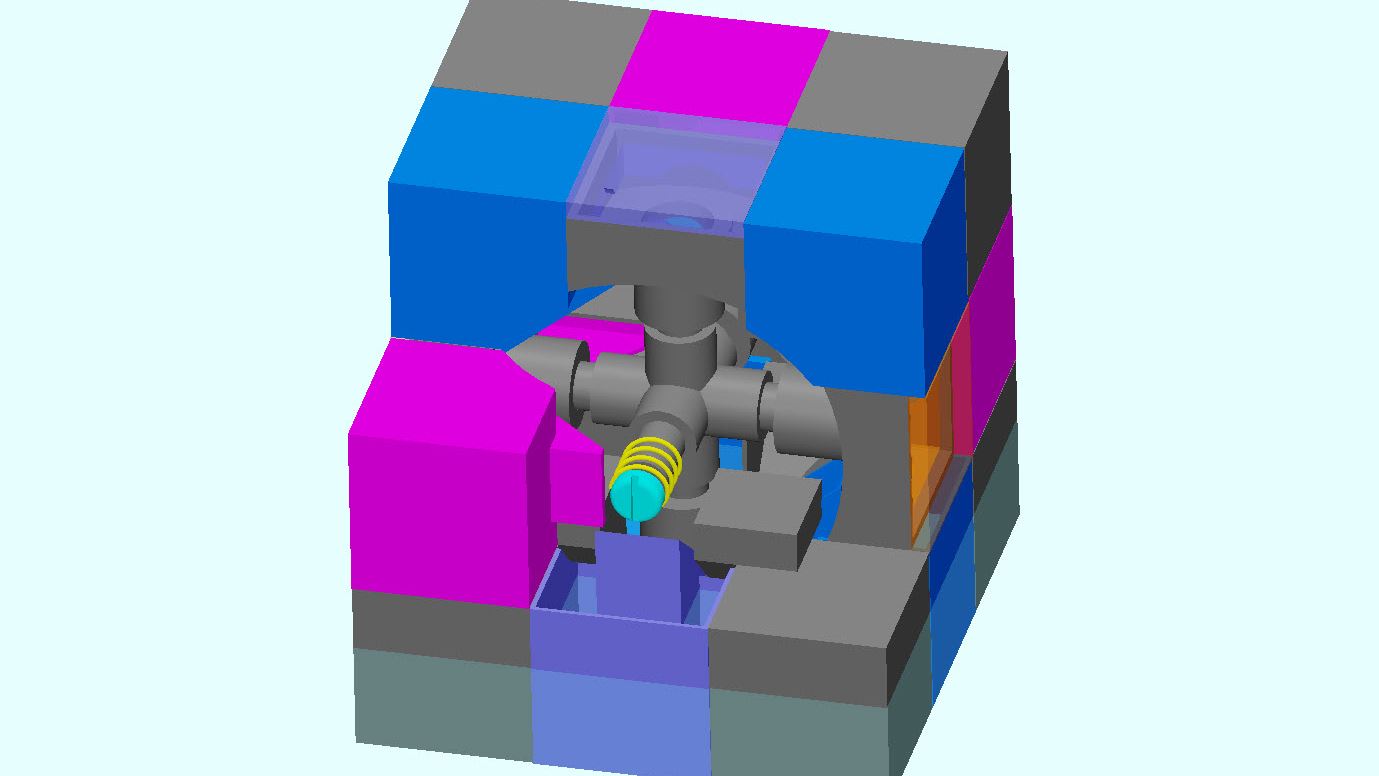

Will man nun das Innenleben näher betrachten, so können einzelne Steine über den Button „Körper ausblenden“ unsichtbar geschaltet werden, sodass das Innere des Zauberwürfels sichtbar wird und erkundet werden kann.

Da die Montage der Einzelteile sich mit Text und Bild nur unzureichend erläutern lässt, wird auf das nachfolgende Video verwiesen, in dem die wichtigsten Schritte erläutert werden.

Nachfolgende Buttons erlauben den Download der Einzelteile im SAT- oder MOD-Format!
