Der Kondensator – ein Hochleistungsakku im Miniformat

Kondensatoren sind wichtige Elektronikbauteile, ohne die elektronische Schaltungen nicht funktionieren würden. Der Grund: Sie haben die Eigenschaft, Strom rasch aufzunehmen und wieder abzugeben. Dadurch sind sie in der Lage, kurzzeitige Stromschwankungen auszugleichen. Zeit, mehr über diese wichtigen Bauteile zu erfahren.

Was würde wohl ein Gärtner sagen, wenn aus seinem Wasserschlauch keine konstante Wassermenge, sondern ein an- und abschwellender Wasserstrom fließen würde? Er würde dem Wasserwerk sicher mitteilen, dass diese gefälligst einen Wasserspeicher installieren sollen, damit der Wasserdruck in der Leitung konstant bleibt und er seine Pflanzen anständig gießen kann.

In unseren Stromleitungen ist genau dieses für den Gärtner ärgerliche Phänomen zugegen: ein ständig an- und abschwellender Strom von Elektronen. Mit einer Frequenz von 50 Herz erreicht in Deutschland der Wechselstrom die Haushalte. Dies bedeutet, dass 50 Mal pro Sekunde in den Stromleitungen die Spannung rauf- und runtergeregelt wird, wobei beim Mittelwert überhaupt kein Strom fließt.

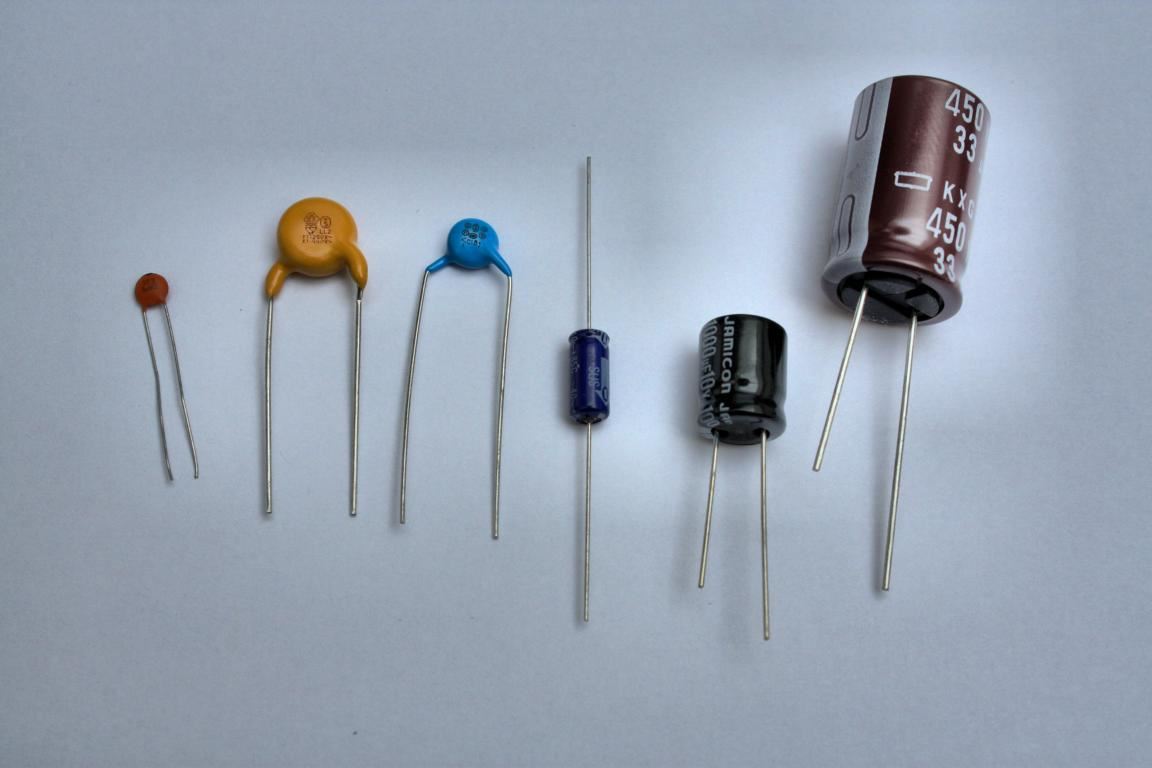

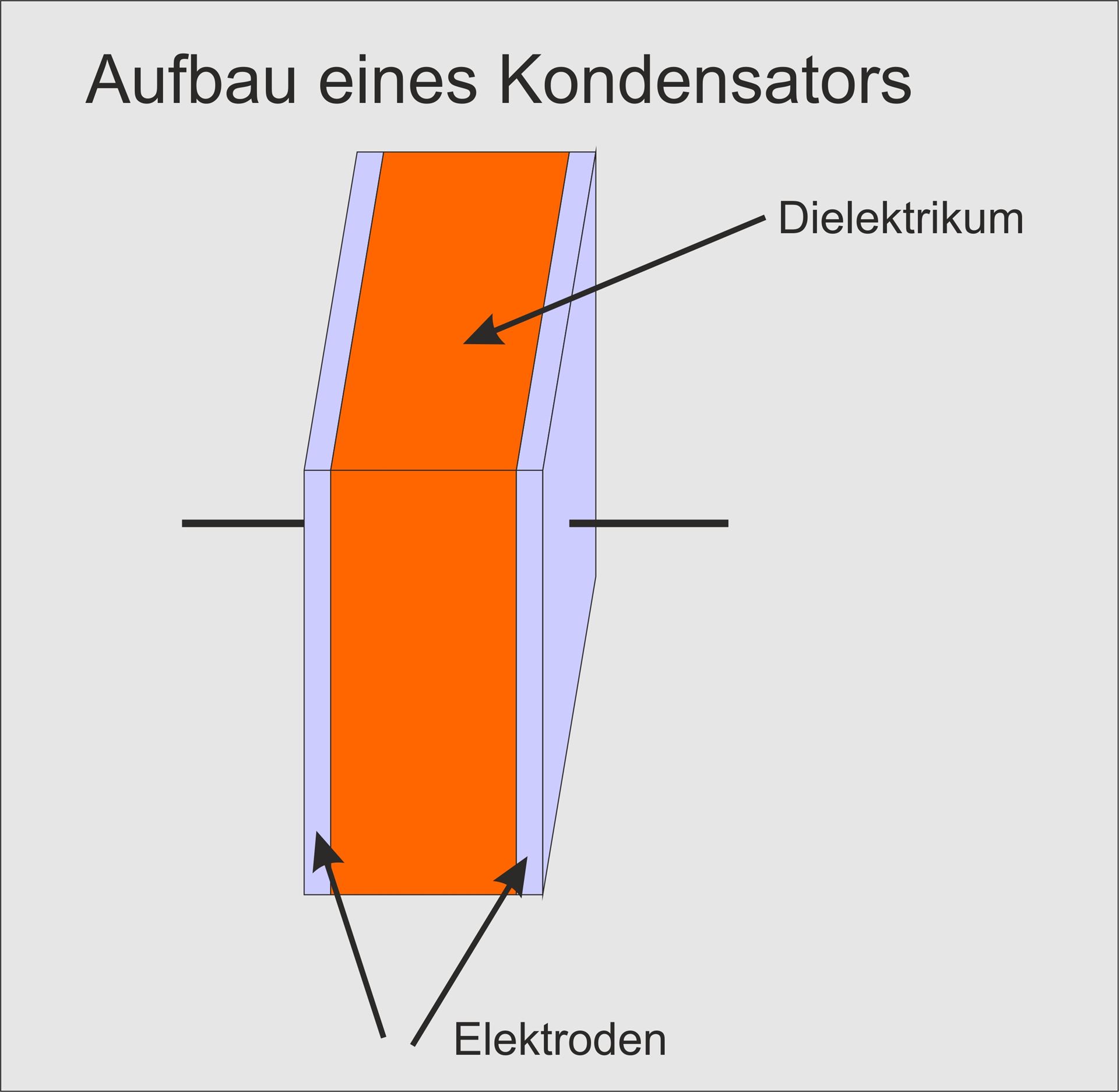

Kurzzeitige Ausbleiben von Strom muss ausgeglichen werden, sollen elektrische Schaltungen zuverlässig funktionieren. Hier kommen nun sogenannte Kondensatoren ins Spiel. Diese haben die Eigenschaft, eine geringe Menge Strom physikalisch in kurzer Zeit aufzunehmen und rasch wieder abzugeben. Sie haben die Aufgabe, Stromlücken zu überbrücken. Dies ist ihnen möglich, da sie praktisch wie ein extrem leistungsfähiger Akku arbeiten, ohne jedoch dessen hohe Stromspeichereigenschaft zu besitzen. Allerdings können sie im Gegensatz zu Akkus ohne Leistungsverlust beliebig oft ge- und entladen werden. Es gibt sie in verschiedensten Bauformen und Größen, wobei die Größe bereits einen Rückschluss auf Ihre Stromaufnahmefähigkeit gibt.

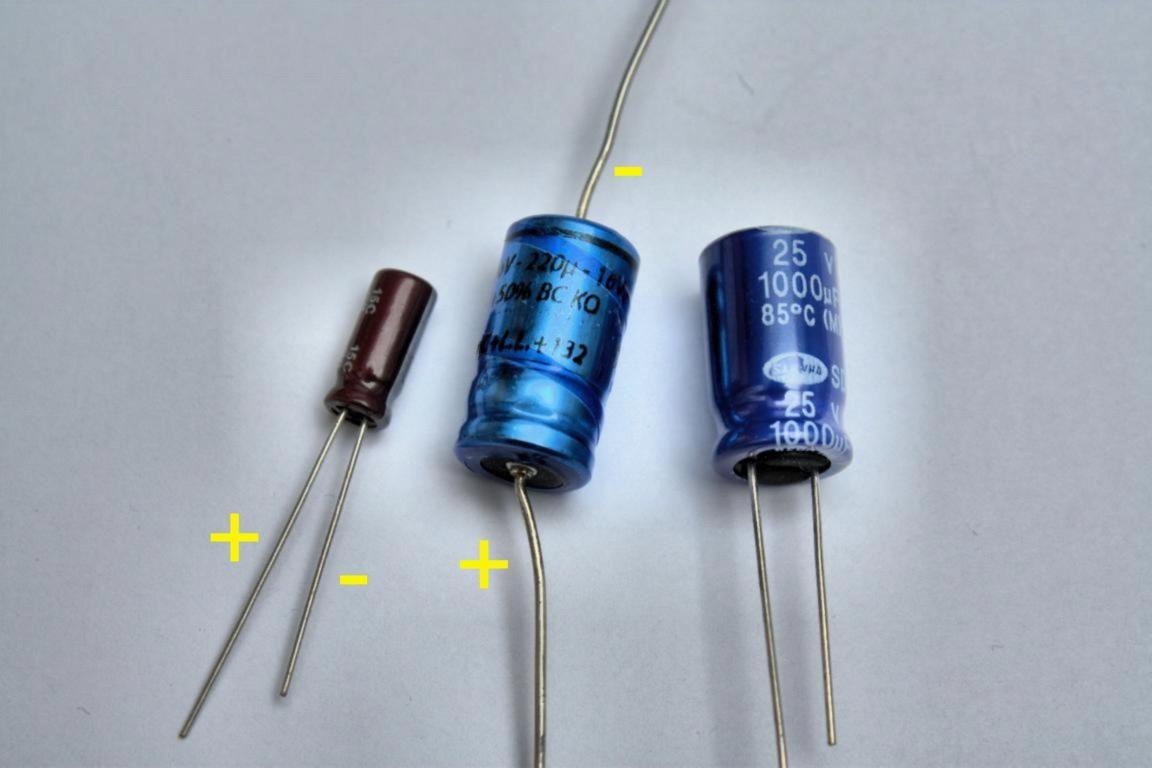

Leider werden Kondensatoren nicht einheitlich gekennzeichnet. Oft ist die Kapazität codiert aufgedruckt. So wird beispielsweise mit der Angabe 103 in den ersten beiden Stellen der Kapazitätsbasiswert angegeben, während die letzte Zahl die Zehnerpotenz repräsentiert. Das Ergebnis ist die Kapazität in Picofarad.

Somit hat der Kondensator mit dem Aufdruck ›103‹ eine Kapazität von 10.000 pF, was umgerechnet 10 nF entspricht. Die Angabe 471 bedeutet daher entsprechend eine Kapazität von 470 pF, während die Angabe 101 einer Kapazität von 100 pF und die Angabe 106 einer Kapazität von 10.000.000 pF entspricht.

Manchmal wird dem Zahlenwert ein Kleinbuchstabe vorangestellt, wodurch das Umrechnen entfällt. Die Bezeichnung n47 beispielsweise bedeutet eine Kapazität von 0,47 nF.

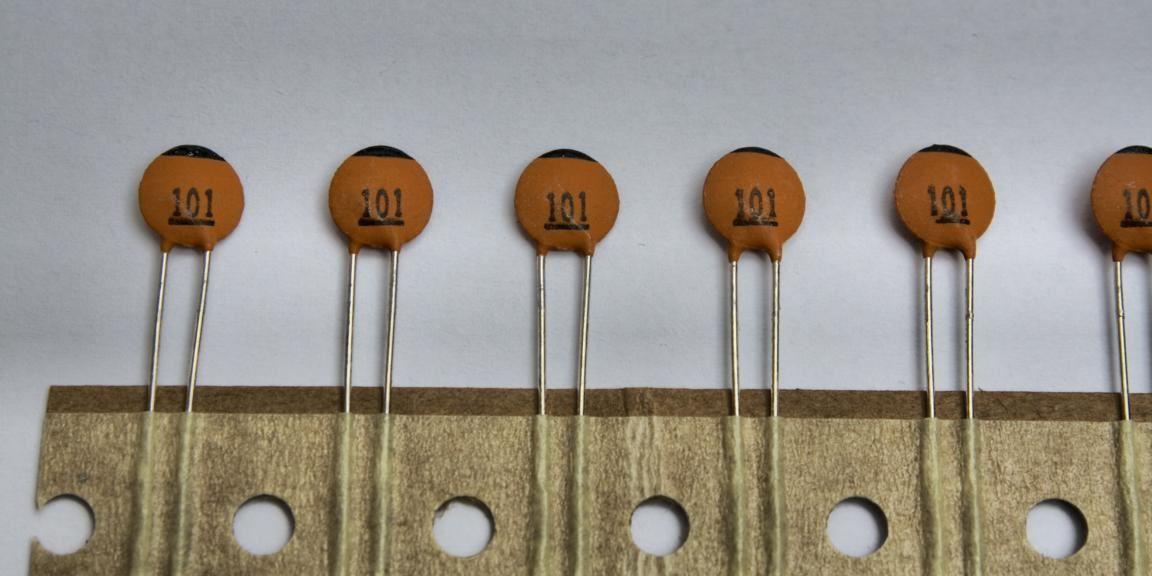

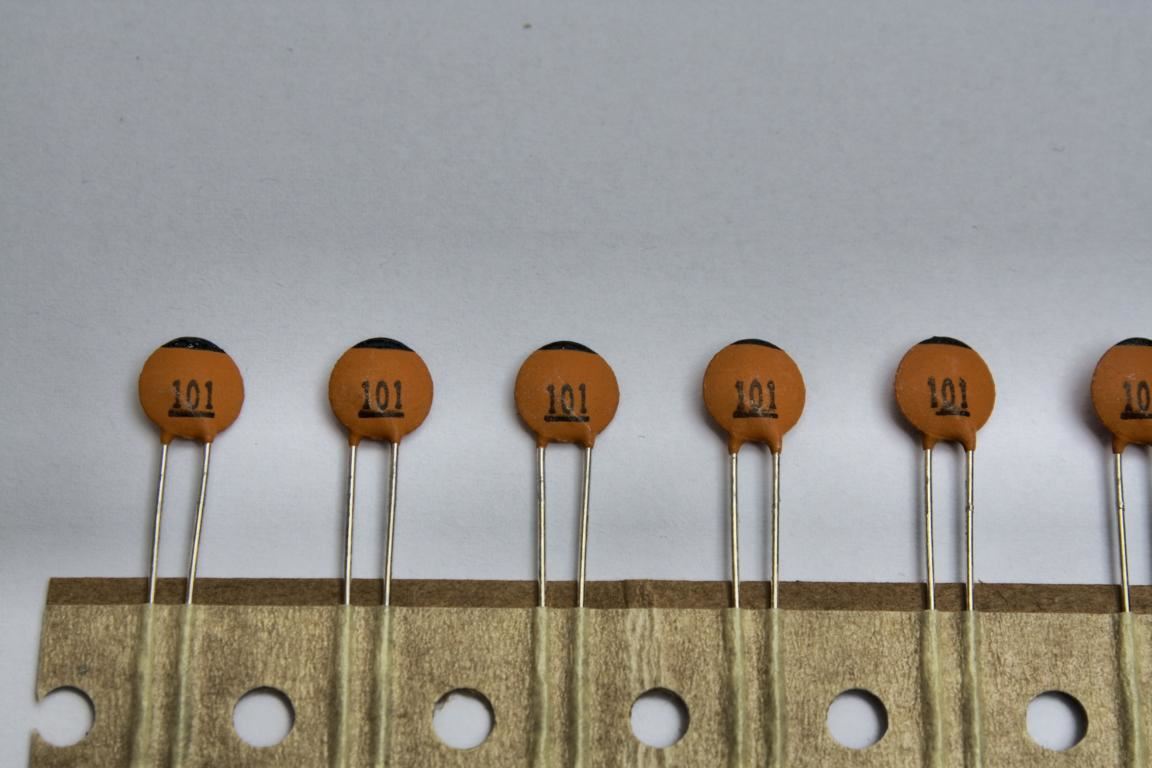

Nachfolgendes Bild zeigt Kondensatoren mit dem Aufdruck 101. Diese Kondensatoren haben demnach eine Kapazität von 100 pF, da die ersten beiden Zahlen (10) den Kapazitätsbasiswert ergeben, dem noch eine Null (1) angehängt wird. Das Ergebnis der Berechnung ist die Kapazität des Kondensators.

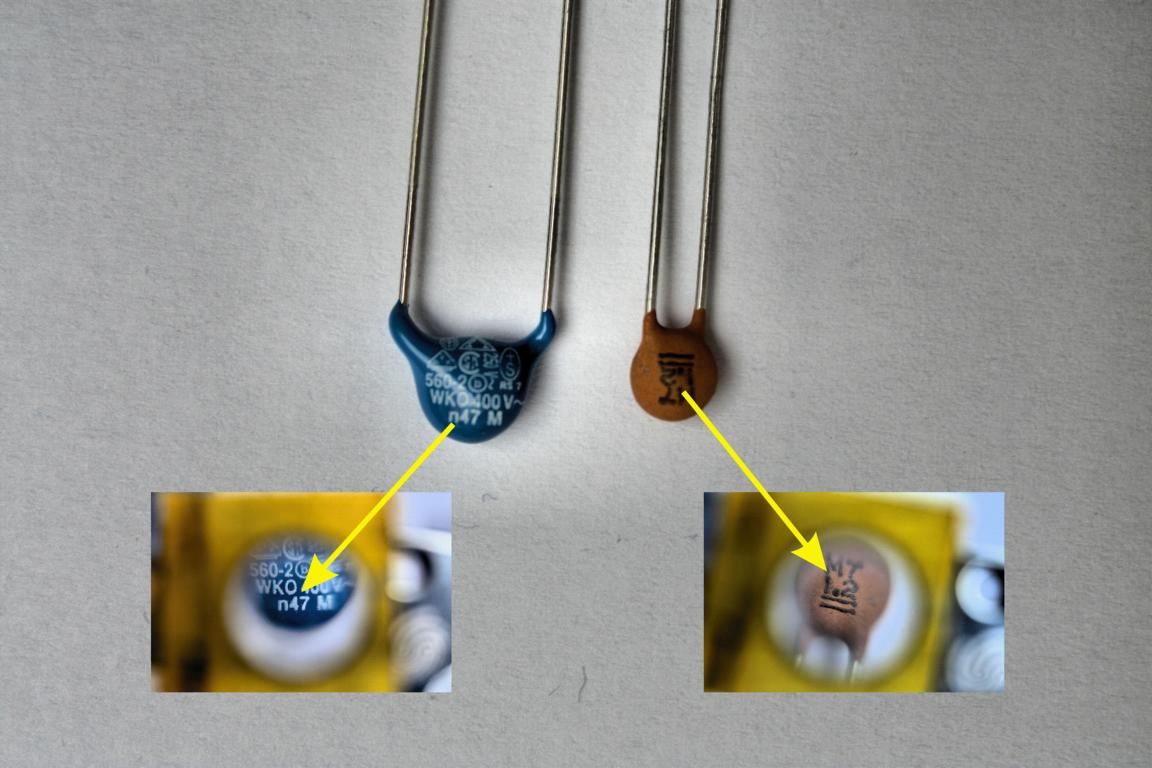

Allerdings sind die oft sehr klein aufgedruckten Kapazitätsangaben mit dem freien Auge teils gar nicht mehr zu lesen. Aus diesem Grund lohnt sich die Anschaffung einer stark vergrößernden Lupe. Nachfolgendes Bild zeigt zwei Kondensatoren, deren Kapazität ohne Lupe nur schwer lesbar ist.

Angenommen, ein Kondensator von 10 µF wird über einen Widerstand von 1 Megaohm mit 30 V geladen, dann ist dieser nach folgender Zeit voll geladen:

Ein Kondensator mit einer Kapazität von 100 µF wird, wenn er mit einem Widerstand von 1 kOhm verbunden ist, nach folgender Zeit entleert sein:

Der Kondensator ist demnach nach einer halben Sekunde leer. Um dies zu berechnen, muss berücksichtigt werden, dass auch beim Entladen eines Kondensators fünf Zeitkonstanten benötigt werden, bis dieser völlig entleert ist. Aus diesem Grund steht wiederum die Zahl 5 in der obigen Formel.

Wird nun ein größerer Widerstand verwendet, so steigt natürlich auch die Zeit, bis der Kondensator völlig entladen ist. Bei einem 10 kOhm-Widerstand erhöht sich die Zeitkonstante auf 1s, was bewirkt, dass der Kondensator erst nach fünf Sekunden völlig entleert ist.

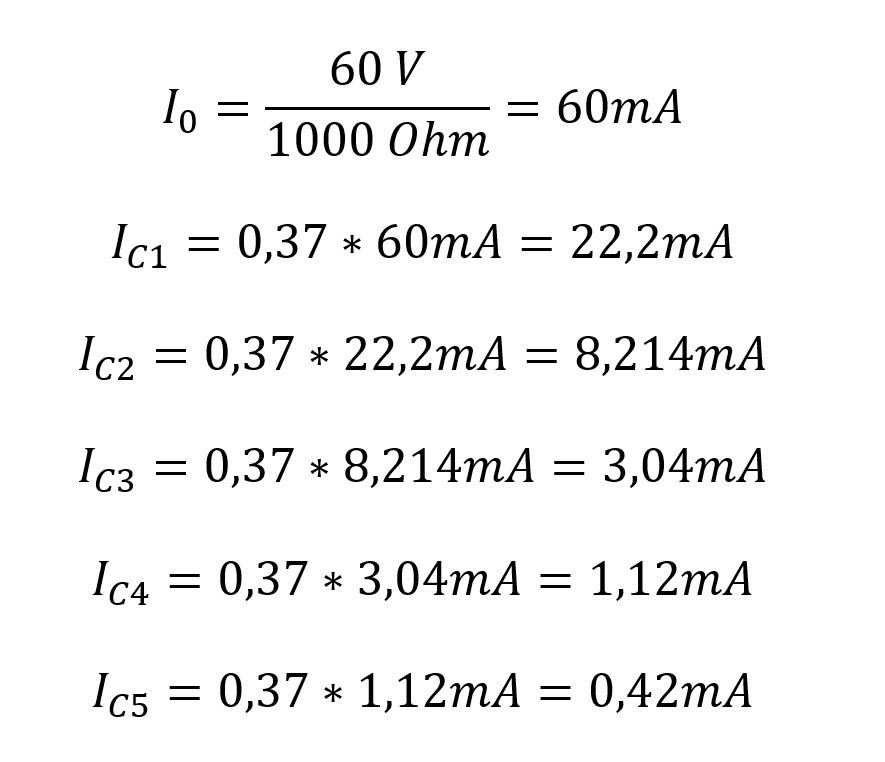

Nun kann man selbstverständlich auch den Strom berechnen, der während des Verstreichens der einzelnen Zeitkonstanten noch zur Verfügung steht. Dies ist nützlich, um ganz gezielt die Kondensator- und Widerstandgröße zu bestimmen, um ein gewünschtes Abfallverhalten zu erreichen.

Es zeigt sich, dass nach fünf Zeitkonstanten fast kein Strom mehr fließt. Der Kondensator ist somit fast vollständig entladen.

Über diese Berechnung kann somit eine Aussage getroffen werden, wie viele Zeitkonstanten verstreichen müssen, damit beispielsweise ein Relais umschaltet. Hat dieses zum Beispiel einen Haltestrom von 10 mA, so wird es kurz vor dem Verstreichen der zweiten Zeitkonstante umschalten.

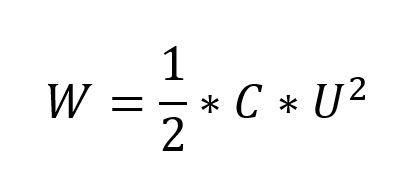

Angenommen, der Kondensator besitzt eine Kapazität von C=100 µF und wird mit U=110 V Gleichspannung geladen, dann ergibt sich:

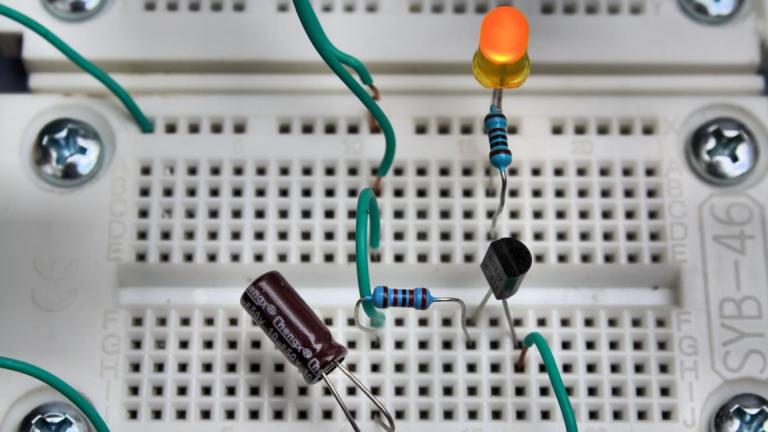

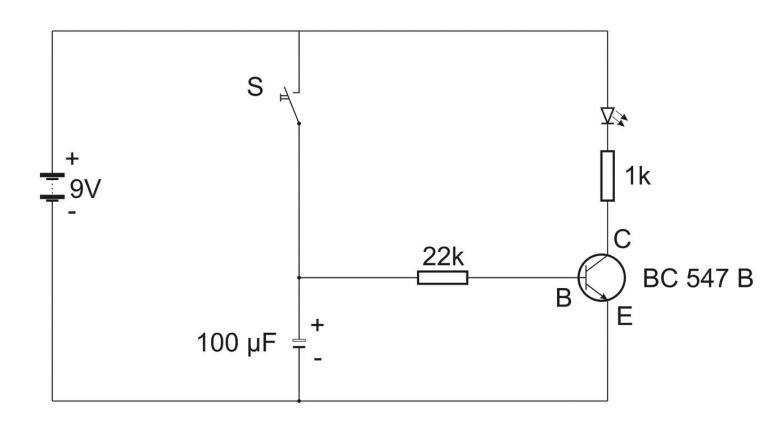

Wie erwähnt, eignet sich der Kondensator dazu, eine Abfallverzögerung zu verwirklichen. Dadurch kann ein Stromausfall überbrückt oder eine gezielte Wirkung, etwa das langsame Verlöschen einer LED erreicht werden. Wie nachfolgender Schaltplan zeigt, ist so eine Schaltung kein Hexenwerk.

Wie sich zeigt, brennt die LED noch rund 15 Sekunden weiter, nachdem der Schalter S kurz betätigt und danach wieder losgelassen wurde. Wird statt des 100 µF-Kondensators ein Kondensator mit 10 µF Kapazität eingesetzt, so verlischt die LED bereits nach rund 1,5 Sekunden. Somit kann sehr schön die Wirkung unterschiedlich großer Kondensatoren beobachtet werden. Allerdings muss unbedingt darauf geachtet werden, ob der zu untersuchende Kondensator für eine Spannung von 9V geeignet ist. Die erlaubte Spannung ist unkritisch zu erkennen, da diese im Klartext auf dem Keramikkörper aufgedruckt ist.

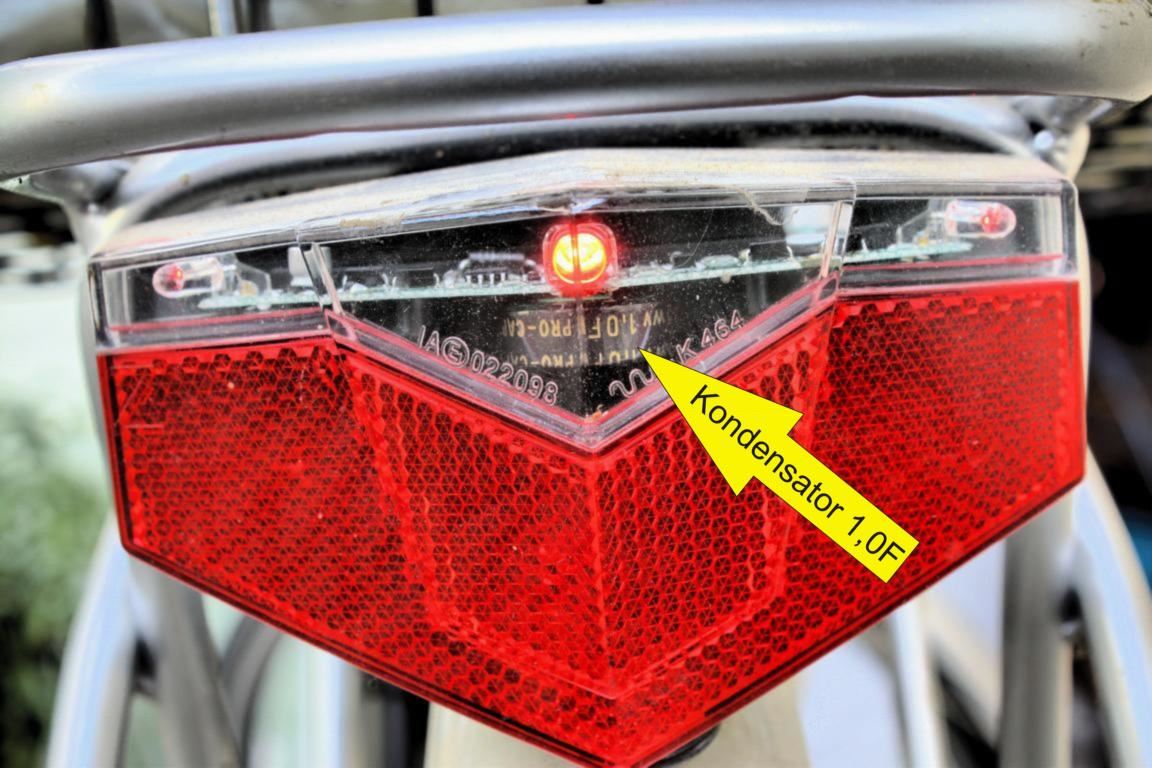

Die Stromspeicherfähigkeit von Kondensatoren nutzen Fahrradhersteller, um damit für einige Minuten den Betrieb der Fahrradbeleuchtung aufrechtzuerhalten. Ein genauer Blick auf die Elektronik zeigt, dass für diesen Zweck ein verhältnismäßig großer Kondensator mit einer Kapazität von 1 Farad verwendet wird.

Eine Excel-Tabelle zum Berechnen der Kennwerte von Kondensatoren ist im XLSX-Format per Klick auf nachfolgenden Button herunterladbar.
